Описание

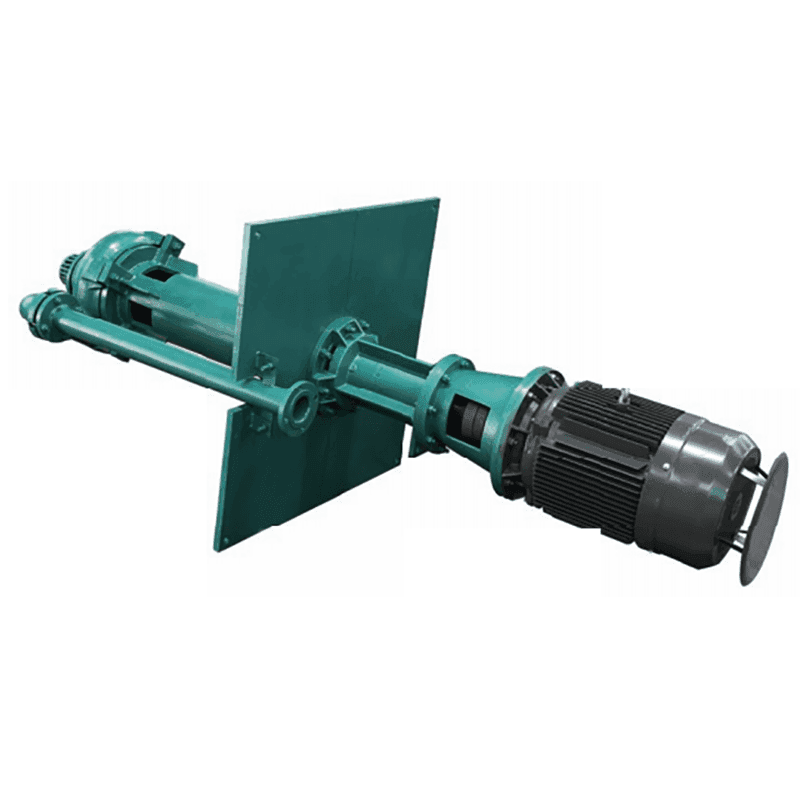

ПРИМЕНЕНИЕ И ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА SP-SPR

Вертикальные центробежные погружные насосы предназначены для перекачивания густых, абразивных шламов с крупными твердыми частицами. Они хорошо работают даже при низком расходе всасывания и не требуют использования уплотнений вала или гидрозатвора.

Конструкция:

• Модель SP:

  • Корпус насоса: Износостойкий металл
  • Рабочее колесо: Износостойкий металл или резина/полиуретан

• Модель SPR:

  • All wet parts (submerged components) have rubber liners

  • Handles corrosive slurries effectively

Основные характеристики:

• Не требуются уплотнения
• Способен работать с высококонцентрированными шламами
• Надежная работа в условиях низкого всасывания

ТИП ЗНАЧЕНИЕ

НАПРИМЕР: 65QL-SP (или SPR)
65- диаметр выходного отверстия насоса (мм)
Q- тип кронштейна L- вертикальный
SP- погружной шламовый насос
SPR- погружной шламовый насос с резиновой футеровкой

ТАБЛИЦА ВЫБОРА ПОГРУЖНОГО НАСОСА ТИПА SP&SPR

ПРИМЕЧАНИЕ: Приблизительная производительность для чистой воды. Использовать только для предварительного выбора

КОНСТРУКТИВНЫЙ ЧЕРТЕЖ ПОГРУЖНОГО НАСОСА

1. SHAFT
2. LABYRINTH
3. BEARING
4. BEARING SPACER
5. BEARING HOUSING
6. BEARING
7. COLUMN
8. STRAINER
9. BACK LINER
10. IMPERLLER
11. PUMP CASING
12. LOWER STRAINER
13. DISCHARGE
14. SPLIT DISCHARGE FL

1. SHAFT
2. LABYRINTH
3. BEARING
4. BEARING SPACER
5. BEARING HOUSING
6. BEARING
7. COLUMN
8. STRAINER
9. BACK LINER
10. IMPERLLER
11. PUMP CASING
12. LOWER STRAINER
13. DISCHARGE
14. SHIM SET
15. COLUMN CLAMP

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА

ГАБАРИТНЫЕ РАЗМЕРЫ ФЛАНЦА
