Описание
Что такое конусная дробилка?
Конусная дробилка — это широко используемое и эффективное оборудование для дробления заполнителей, играющее ключевую роль в процессах среднего и мелкого дробления.
Компания Fintyun предлагает различные типы конусных дробилок, включая конусные дробилки Sandvik, конусные дробилки Metso, пружинные конусные дробилки, одноцилиндровые и многоцилиндровые гидравлические конусные дробилки. Эти машины отличаются превосходной высокой производительностью, высокой эффективностью дробления и впечатляющей производительностью.

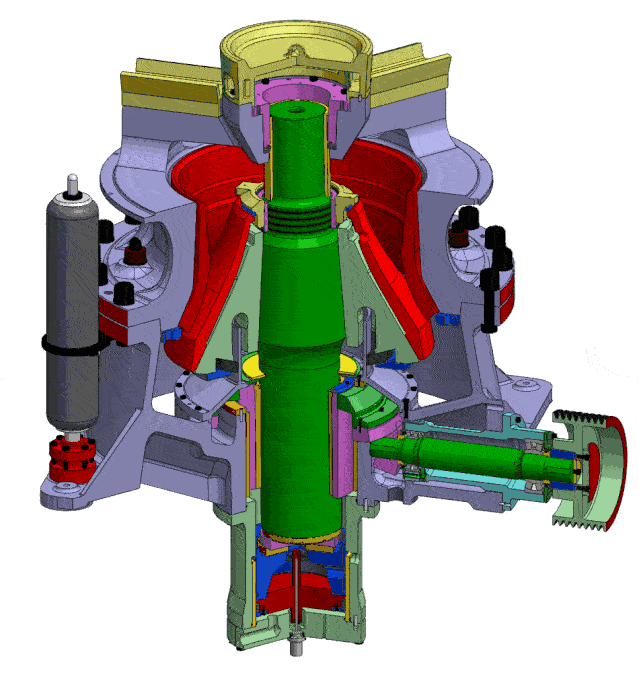

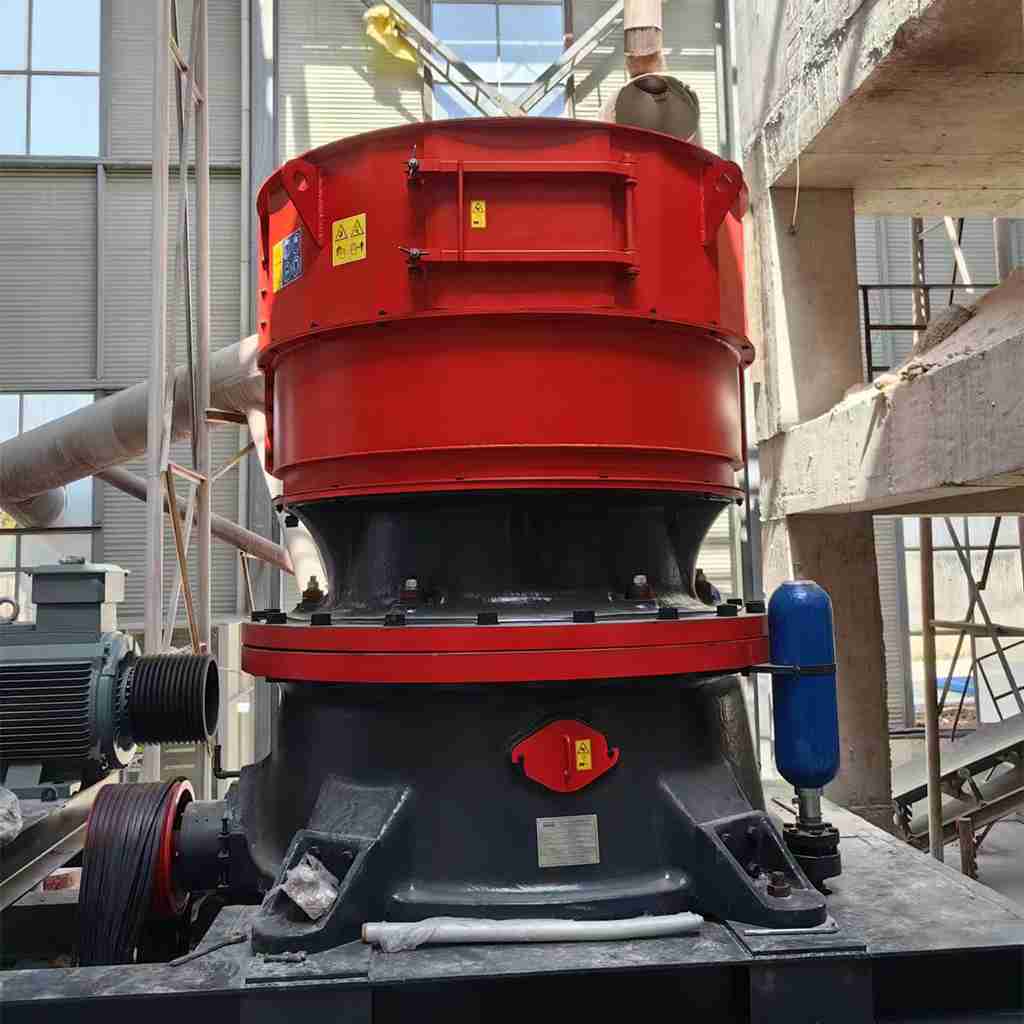

Как работает одноцилиндровая гидравлическая конусная дробилка?
В одноцилиндровой гидравлической конусной дробилке серии CC используется метод послойного дробления материала.
Когда камера дробления заполнена материалом, она подвергается комплексному сжатию, сдвигу и трению внутри камеры.
Этот процесс способствует как дроблению, так и самоизмельчению, что эффективно предотвращает износ между футеровками и минимизирует загрязнение металлическими примесями.
В результате снижается износ расходных материалов, что значительно продлевает срок службы износостойких компонентов.
Более того, коэффициент дробления этого оборудования превосходит показатели других аналогичных устройств.

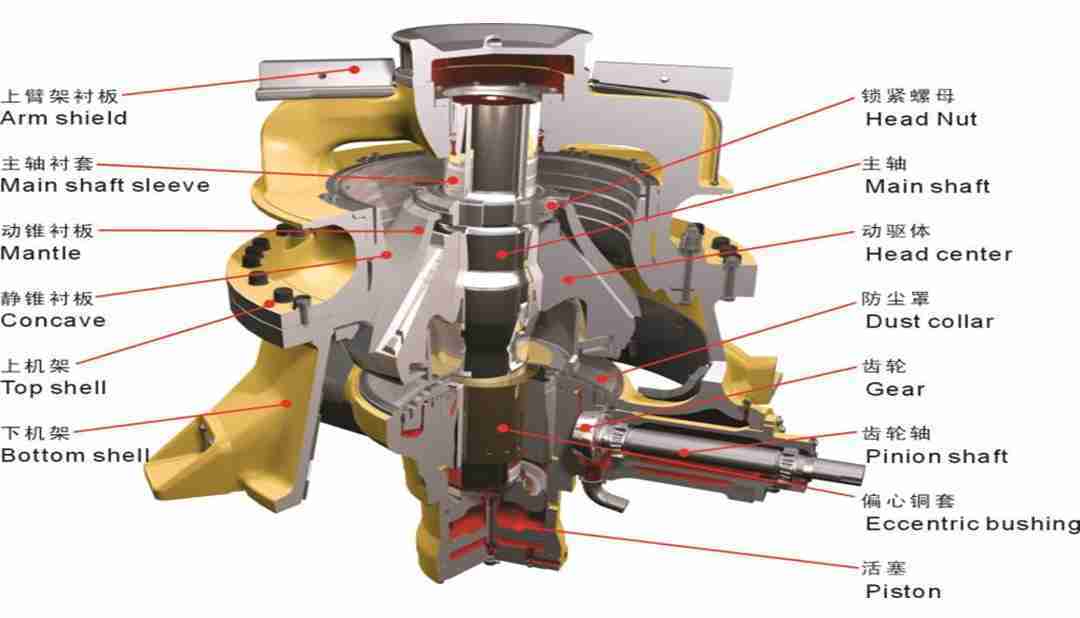

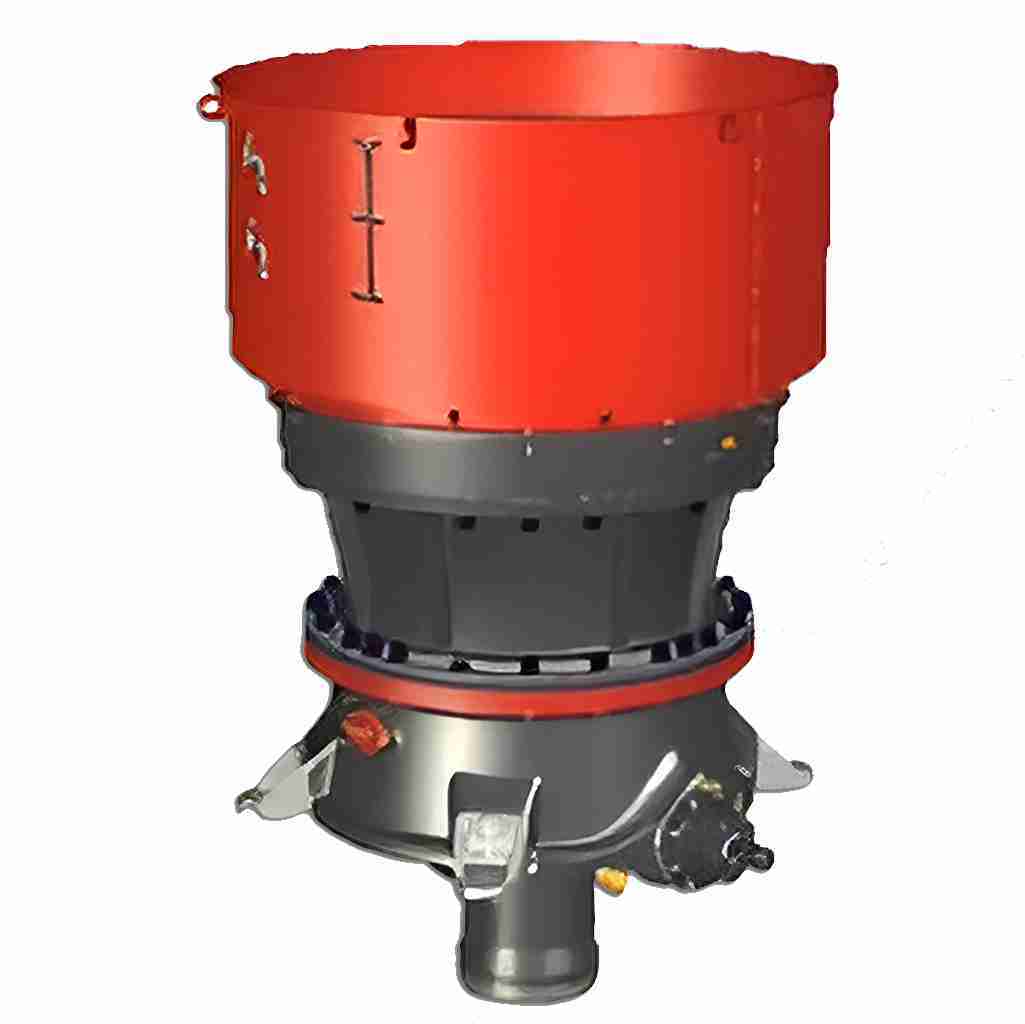

Внутри конусной дробилки
Процесс дробления основан на простом принципе: исходный материал поступает в камеру дробления, где конус — вращающийся компонент — совершает эксцентричное вращательное движение. В отличие от идеального вращения, конус совершает небольшие колебательные движения, постоянно изменяя зазор между собой и неподвижной чашей (неподвижным внешним кольцом). При качании конуса материал прижимается к чаше в самых узких местах зазора. Исходный материал также подвергается межчастичному дроблению, то есть породы сжимаются друг относительно друга в процессе дробления.
Открытая боковая установка (OSS) VS закрытая боковая установка (CSS)
По мере дробления материал опускается вниз и выходит через нижний зазор. Из-за эксцентрикового движения конусной дробилки этот зазор постоянно меняется: он становится самым широким с одной стороны (настройка открытой стороны, OSS) и самым узким с противоположной стороны (настройка закрытой стороны, CSS). Эти параметры имеют решающее значение:
OSS определяет максимальное расстояние между конусом и конусом на разгрузочном конце дробилки, контролируя максимальный размер частиц в конечном продукте.
CSS, наименьший зазор между конусом и конусом, определяет зону окончательного дробления. Он напрямую влияет на размер продукта, энергоэффективность и производительность дробилки.
Важность контроля размера исходного сырья
Размер исходного сырья играет решающую роль в производительности конусной дробилки. Точное измерение гранулометрического состава исходного материала обеспечивает оптимальную работу. Хотя одноцилиндровая гидравлическая конусная дробилка CC обеспечивает точную калибровку для максимальной производительности и снижения износа, неверные данные о составе исходного сырья могут исказить результаты.
Регулярный отбор проб необходим для контроля гранулометрического состава исходного сырья, особенно при изменении технологических процессов на начальном этапе (например, взрывных работ или добычи полезных ископаемых). Постоянный отбор проб помогает поддерживать эффективность дробления и предотвращать непредвиденные эксплуатационные проблемы.
Каковы недостатки гидравлической конусной дробилки?
- Высокая степень дробления и высокая производительность
- Гибкость применения и высокая степень применимости
- Низкий расход уязвимых деталей и низкие эксплуатационные расходы
- Усовершенствованная система автоматизации
- Послойное дробление, превосходная форма частиц, простота обслуживания
- Комплексное предпродажное и послепродажное обслуживание
Область применения гидравлической конусной дробилки
Основные виды дробления
Эти дробилки широко используются в шахтах и карьерах для дробления различных руд, таких как гранит, базальт, кварцит, диабаз, андезит, известняк, доломит, мрамор, песчаник, железная руда, медная руда, золотоносная руда, свинцово-цинковая руда, вольфрамовая руда, молибденовая руда, никелевая руда.
Область применения конусной дробилки
Дробилки Fintyun широко используются в горнодобывающей, строительной, дорожной и других отраслях промышленности для дробления крупных камней, руд, бетона и других материалов до требуемых размеров. Ниже приведены основные области применения:
Горнодобывающая промышленность и разработка карьеров
Дробление руды: используется для первичного, вторичного и тонкого дробления металлических руд, таких как золото, железо и медь.
Производство заполнителей: переработка гранита, известняка, базальта и т. д. в песок и гравий различных фракций для бетонных и асфальтобетонных смесей.
Переработка хвостов: переработка отходов горнодобывающей промышленности для повышения эффективности использования ресурсов.
Строительство дорог и инфраструктуры
Основные материалы для автомобильных и железных дорог: дробление твердых пород (например, гранита, базальта) для подстилающих слоев и асфальтобетонных смесей.
Гидротехническое строительство: производство фракционированного щебня для плотин, речных набережных и других проектов.
Цементная и металлургическая промышленность
Переработка цементного сырья: дробление известняка, глины и т. д. для оптимизации эффективности обжига.
Вспомогательная металлургическая обработка: измельчение кокса, доменного шлака и т. д. для выплавки стали.
Заводы по производству песка и заполнителей
Производство искусственного песка: замена природного песка для удовлетворения требований высококачественного строительства.
Сортовое дробление: использует щековые, конусные и ударные дробилки для получения заполнителей различных размеров (0–5 мм, 5–10 мм, 10–20 мм и т. д.). Подходящие типы оборудования
В зависимости от требований можно выбрать следующие дробилки:
Щековая дробилка: первичное дробление твёрдых пород.
Конусная дробилка: (одноцилиндровая и многоцилиндровая конусная дробилка) среднее/тонкое дробление материалов высокой твёрдости.
Вертикально-вальная ударная дробилка (VSI) (пескопроизводящая машина): тонкое дробление материалов мягкой и средней твёрдости.
Мобильная дробилка: идеально подходит для гибкого использования на месте.
Что поставляет Fintyun?
Помимо дробильного оборудования, Fintyun специализируется на производстве высококачественных сменных и расходных материалов, предлагая более конкурентоспособные запчасти и услуги, чем стандартные мировые поставщики. В большинстве случаев мы держим детали на складе, а отливки — на складе, что значительно сокращает сроки поставки. Мы поставляем высококачественные сменные и запасные части, включая нижние корпуса, подбарабанья, кожухи, эксцентрики, эксцентриковые втулки, головки и многое другое, совместимые с такими моделями, как:
CH420™, CH430™, CH440™, CH660™, CH870™, CH880™, CH890™ конусные дробилки

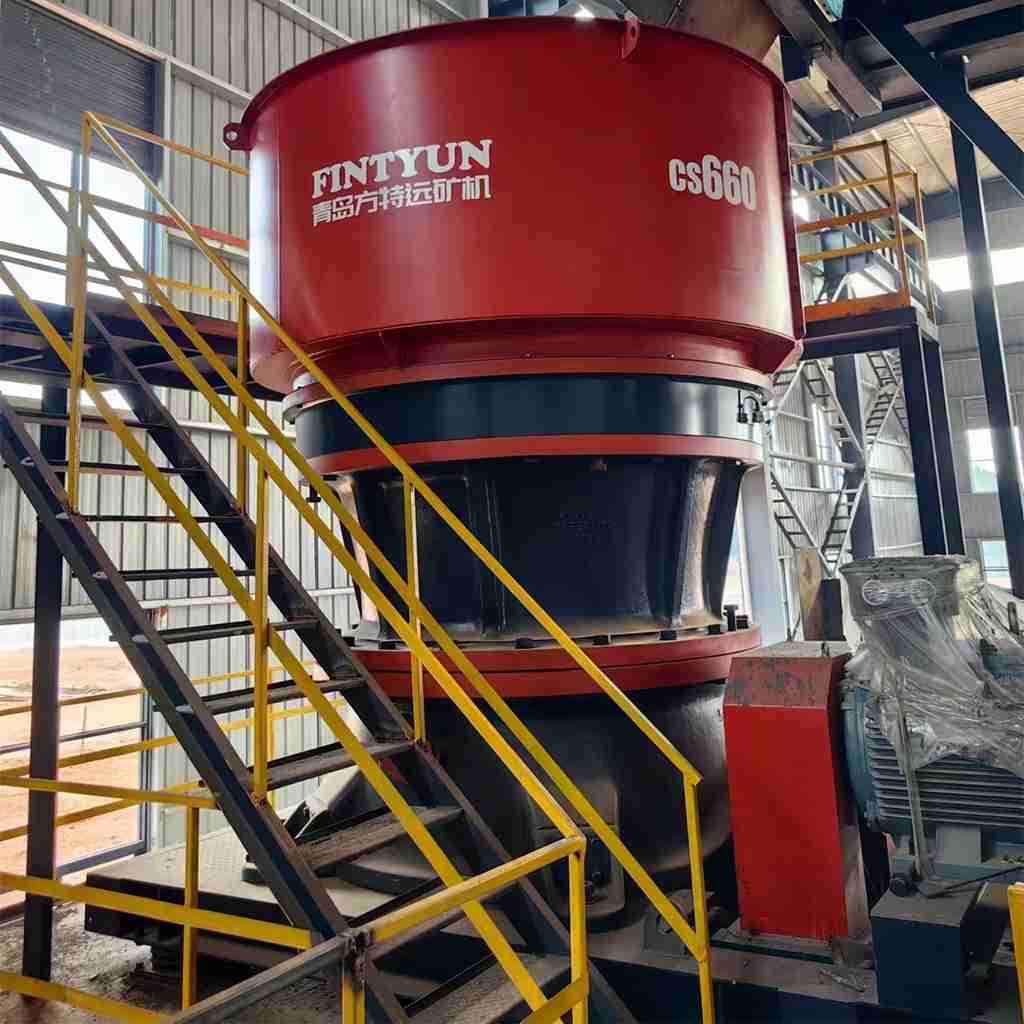

CS420™, CS430™, CS440™, CS660™ конусные дробилки
Кроме того, Fintyun предлагает полный ассортимент запчастей для:
Symons® конусные дробилки
Gyradisc® конусные дробилки
GP Series™ конусные дробилки
C Series™ щелковые дробилки
MP Series™ конусные дробилки
Omnicone Series® конусные дробилки
HP Series™ конусные дробилки

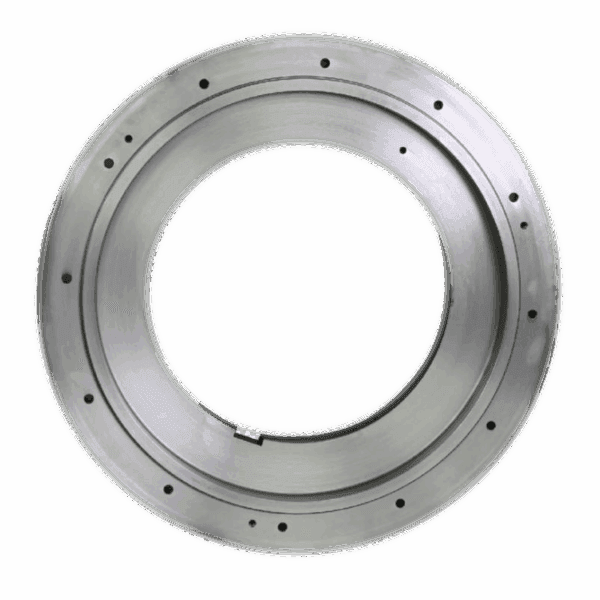

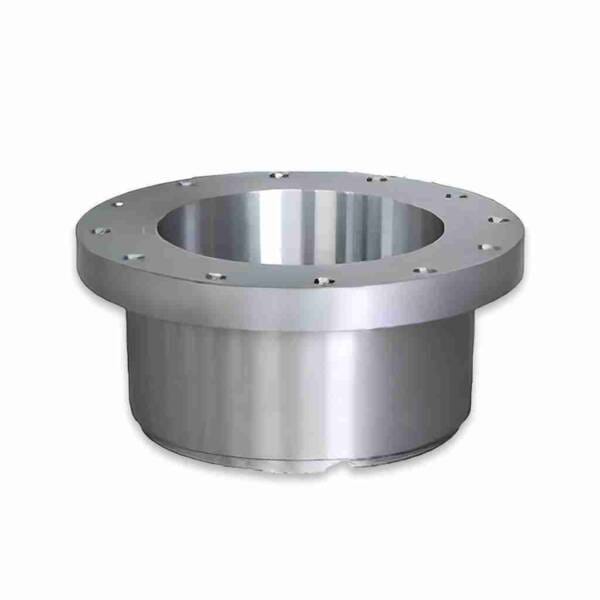

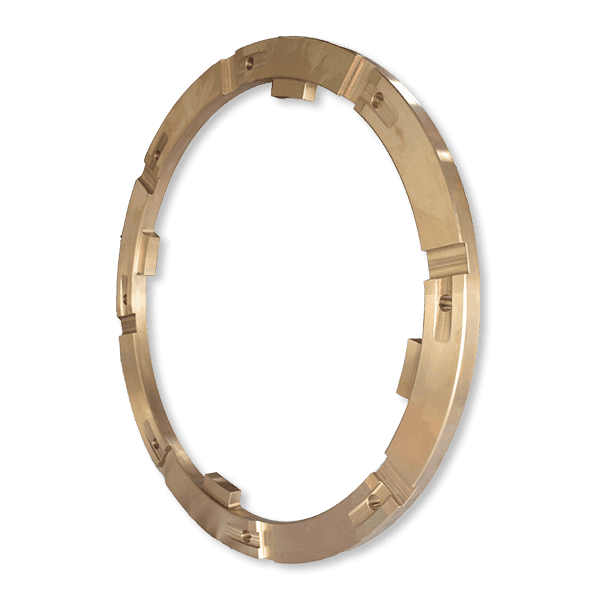

Запасные части включают в себя: Top Shell Assembly, Bottom Shell Assembly, Eccentric Assembly, Step Plate Assembly, Main Shaft Assembly, Pinionshaft Assembly, Hydroset Assembly
Производственная мощность
Приведенные в таблице данные отражают приблизительную производительность дробилки. Во-первых, диапазон производительности связан с эксцентриковым расстоянием: меньшая производительность соответствует меньшему эксцентриковому расстоянию, а большая производительность — большему эксцентриковому расстоянию. Во-вторых, данные основаны на сухом материале с насыпной плотностью 1600 кг/м³ и относятся к работе в открытом цикле. В-третьих, предполагается, что максимальный размер исходного материала равен максимально допустимому размеру исходного материала для дробилки, за исключением мелких частиц, размер которых меньше заданного размера замыкающей стороны дробилки (CSS).
На производительность дробилки влияют эксцентриковое расстояние, степень дробления, рабочий индекс материала (Wi), гранулометрический состав исходного материала, циркулирующая нагрузка, а также влажность и содержание глины в исходном материале.
Технические параметры дробилки CC
Нажмите здесь, чтобы получить полную таблицу параметров в формате PDF!
Номинальная производительность дробилки серии CC-S при CSS мм, на заданном отверстии для выгрузки руды
| Model | Standard Power(kW) | Maximum Feeding Size（mm） | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | 54 | 60 | 64 | 70 | 76 | 83 | |
| CC200S | 160 | EC | 360 | 126 | 138-173 | 147-230 | 156-293 | 165-310 | 174-327 | 183-344 | 196-306 | 205-256 | 214 | – | ||||||
| C | 300 | – | 108 | 116-145 | 127-199 | 135-254 | 144-270 | 152-285 | 161-301 | 196-264 | 108 | – | – | – | – | – | – | – | ||
| MC | 285 | 91 | 98-123 | 106-166 | 116-218 | 124-232 | 131-146 | 139-261 | 147-275 | 154-241 | 165 | – | – | – | – | – | ||||
| CC300S | 250 | EC | 450 | – | 267 | 282-353 | 298-446 | 313-563 | 334-601 | 349-524 | 365-456 | – | – | – | – | |||||
| C | 400 | – | – | 225 | 239-299 | 254-381 | 269-484 | 284-511 | 298-448 | 318-398 | 333 | – | – | – | – | – | – | |||
| MC | 300 | – | 195 | 214-267 | 228-342 | 242-435 | 256-461 | 270-486 | 284-426 | 303-378 | 317 | – | – | – | – | |||||
| CC400S | 315 | EC | 560 | – | – | – | – | – | 349 | 368-460 | 392-588 | 410-718 | 428-856 | 465-929 | 489-978 | 525-1050 | 562-983 | 604 | ||
| C | 500 | – | – | – | – | – | – | 318 | 336-420 | 353-618 | 376-753 | 394-788 | 411-823 | 446-892 | 469-822 | 504-631 | – | – |
Номинальная производительность дробилки серии CC при CSS мм, на заданном отверстии для выгрузки руды
| Model | Standard Power(kW) | Maximum Feeding Size（mm） | 4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 | |
| CC200 | 160 | EC | 185 | – | – | – | – | 69-108 | 75-150 | 80-161 | 86-171 | 91-182 | 104-208 | 115-208 | – | – | – | – | |
| C | 145 | – | – | – | – | 66-131 | 71-142 | 76-152 | 81-162 | 86-173 | 98-197 | 109-150 | – | – | – | – | – | ||
| MC | 115 | – | – | – | 57 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 93-145 | – | – | – | – | – | |||
| M | 90 | – | – | – | 64-84 | 69-131 | 75-142 | 80-152 | 86-162 | 91-154 | 104 | – | – | – | – | – | |||
| MF | 75 | – | – | 61 | 65-106 | 70-115 | 76-124 | 81-126 | 87-114 | 92 | – | – | – | – | – | – | – | ||
| F | 50 | – | 48-78 | 51-83 | 54-88 | 59-96 | 63-103 | 68-105 | 72-95 | 77 | – | – | – | – | – | – | – | ||
| EF | 35 | 70~90 discharge, 80% less than 5~5.6 mm | |||||||||||||||||
| CC300 | 250 | EC | 215 | – | – | – | – | – | 114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 | – | – | – | – |
| C | 175 | – | – | – | – | 101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 | – | – | – | – | ||
| MC | 140 | – | – | – | – | 97-122 | 105-262 | 113-282 | 120-301 | 128-320 | 146-328 | 161-242 | – | – | – | – | – | ||
| M | 110 | – | – | – | – | 117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 175-281 | 194 | – | – | – | – | – | ||
| MF | 85 | – | – | – | 114 | 124-227 | 134-245 | 144-263 | 153-281 | 163-299 | 186-248 | – | – | – | – | – | – | ||
| F | 70 | – | – | 90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 | – | – | – | – | – | – | ||
| EF | 38 | 100~125 discharge 80% less than 6~7.5 mm | |||||||||||||||||
| CC400 | 315 | EC | 275 | – | – | – | – | – | 177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | 328-511 | – | – | – |
| CX | 245 | – | – | – | – | 174-194 | 187-374 | 200-488 | 212-519 | 242-592 | 268-654 | 293-521 | 323-359 | – | – | – | |||
| C | 215 | – | – | – | – | – | 171-190 | 184-367 | 196-480 | 209-510 | 238-582 | 263-643 | 288-512 | 317-353 | – | – | – | ||
| MC | 175 | – | – | – | – | – | 162-253 | 174-426 | 186-455 | 198-484 | 226-552 | 249-499 | 273-364 | – | – | – | – | ||
| M | 135 | – | – | – | – | – | 197-295 | 211-440 | 226-470 | 240-500 | 274-502 | 302-403 | – | – | – | – | |||
| MF | 115 | – | – | – | – | 192 | 207-369 | 222-396 | 237-423 | 252-450 | 287-451 | 318-363 | – | – | – | – | – | ||
| F | 85 | – | – | – | – | 195-304 | 210-328 | 225-352 | 241-376 | 256-400 | 292-401 | 323 | – | – | – | – | – | ||
| EF | 65 | – | – | – | – | 211-293 | 227-316 | 244-298 | 261-290 | – | – | – | – | – | – | – | – | ||
| CC600 | 630 | EC | 300 | – | – | – | – | – | – | – | 477-849 | 544-968 | 601-1070 | 658-1172 | 725-1291 | 782-1393 | 849-1512 | 806-1331 | |
| C | 240 | – | – | – | – | – | – | – | 483-806 | 511-893 | 525-1018 | 581-1125 | 636-1232 | 700-1357 | 756-1464 | 820-1461 | 876-1286 | ||
| MC | 195 | – | – | – | – | – | – | 443-740 | 476-793 | 502-857 | 522-994 | 544-1055 | 596-1155 | 657-1272 | 708-1373 | 769-1370 | 821-1206 | ||
| M | 155 | – | – | – | – | – | – | 432-733 | 468-786 | 495-836 | 519-953 | 533-1054 | 558-1154 | 592-1271 | 686-1372 | 710-1248 | 705-1098 | ||
| MF | 100 | – | – | – | – | – | 398-694 | 421-716 | 454-765 | 482-814 | 507-928 | 522-942 | 538-1021 | 572-1070 | – | – | – | ||
| F | 90 | – | – | – | – | 357-595 | 385-656 | 414-704 | 442-752 | 470-800 | 495-912 | 517-857 | 529-788 | – | – | – | – | ||
| EF | 80 | – | – | – | 209-505 | 304-517 | 328-558 | 352-598 | 376-639 | 405-710 | 455-775 | 503-728 | 551-669 | – | – | – | – | ||
| CC800 | 750 | EC | 428 | – | – | – | – | – | – | – | – | 594-859 | 649-1309 | 696-1446 | 743-1584 | 798-1745 | 846-1883 | 801-2043 | 748-2181 |
| C | 382 | – | – | – | – | – | – | – | 697 | 622-974 | 682-1404 | 732-1552 | 783-1700 | 842-1873 | 893-2020 | 952-2193 | 812-2140 | ||
| MC | 302 | – | – | – | – | – | – | 542-817 | 625-952 | 689-1232 | 743-1404 | 790-1552 | 836-1700 | 891-1873 | 937-2020 | 992-2005 | 963-1739 | ||
| M | 219 | – | – | – | – | – | 567-812 | 587-970 | 607-1051 | 626-1106 | 672-1261 | 701-1394 | 750-1526 | 796-1681 | 735-1814 | 780-1800 | 720-1561 | ||
| MF | 149 | – | – | – | – | 248-789 | 468-839 | 487-864 | 507-935 | 537-997 | 486-1142 | 513-1207 | 592-1277 | 667-1458 | 705-1256 | – | – | ||
| F | 139 | – | – | – | – | 392-723 | 418-826 | 414-704 | 462-903 | 498-972 | 543-1116 | 571-1134 | 564-1198 | 613-1320 | 687-1093 | – | – | ||
| EFX | 112 | – | – | – | – | 392-723 | 418-826 | 445-853 | 462-903 | 498-972 | 543-1116 | 571-1134 | 564-1198 | 613-1320 | 687-1093 | – | – | ||
| EF | 97 | – | – | – | 305-546 | 371-710 | 396-774 | 432-847 | 448-888 | 474-954 | 501-1036 | 533-1070 | 564-1163 | 601-1210 | 653-1010 | 570-862 | 502-669 | ||
| EEF | 86 | – | – | – | 306-475 | 323-604 | 350-652 | 424-693 | 442-747 | 464-796 | 530-906 | 541-855 | 563-792 | 587-780 | – | – | – | ||
Тип камеры дробления
Камерная дробилка CC-S Доступны три стандартных типа камеры дробления: MC=Medium Coarse, C=Coarse, EC=Extra Coarse | Камерная дробилка CC Доступны несколько стандартных типов камеры дробления: EEF=Extremely Fine, EF=Extra Fine, EFX=Extra Fine X, F=Fine, MF=Medium Fine, |
Кривая распределения размера частиц продукта
Кривая распределения размера частиц продукта и процент измельченных продуктов, размер которых меньше размера узкого разгрузочного отверстия (квадратное отверстие, мм), зависят от таких факторов, как индекс работы дробления материала (Wi), распределение размера частиц исходного материала и других.
|
|
Габаритные размеры одноцилиндровой гидравлической конусной дробилки серии CC
