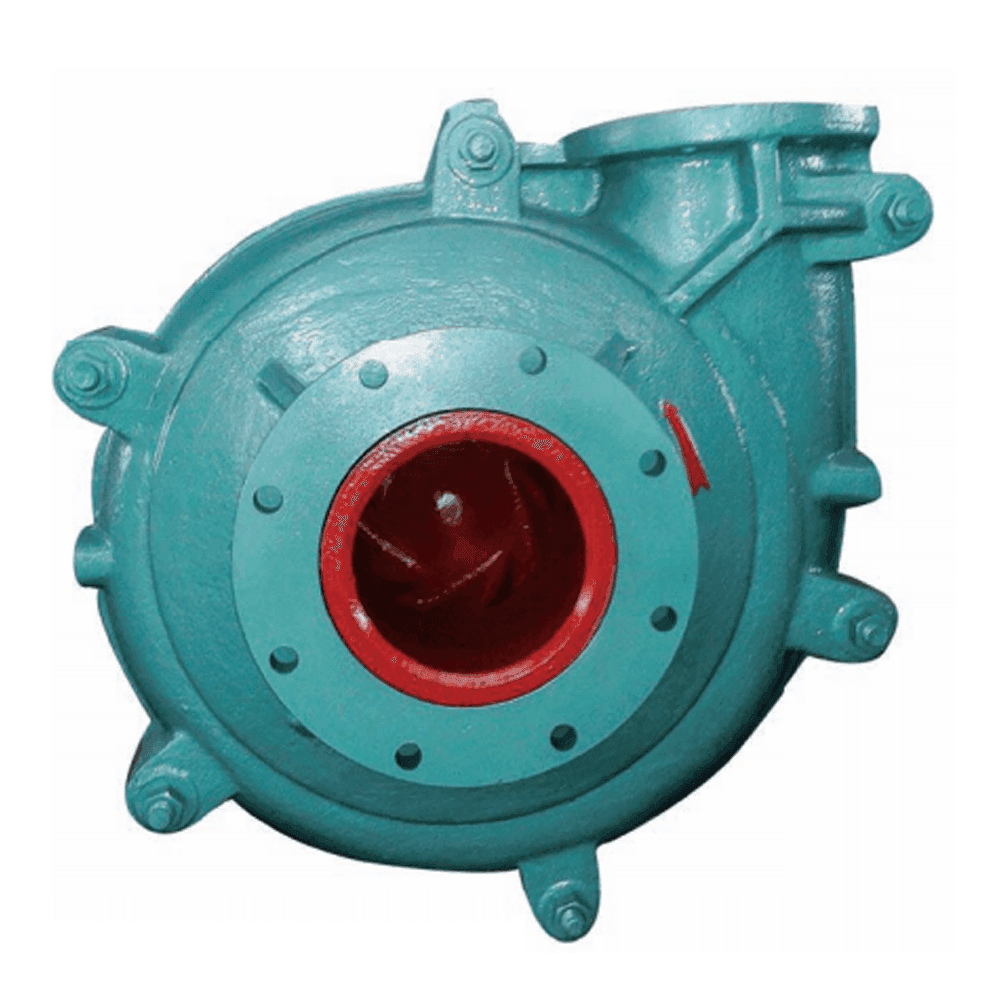

Шламовые наносы серии M, AH, HH

Шламовые наносы серии M, AH, HH

Нажмите здесь, чтобы получить полную таблицу параметров шламового насоса M AH HH

Категория: Product ID: 24591

Описание

ХАРАКТЕРИСТИКИ ШЛАМОВЫХ НАСОСОВ МОДЕЛИ M, AH, HH

Эти мощные шламовые насосы имеют простую консольную конструкцию и устанавливаются горизонтально. Они предназначены для перекачивания густых абразивных шламов. Они широко используются в шахтах и ​​на металлургических заводах. Для повышения давления можно также объединить несколько насосов.

Конструкция:

  • Модели M и AH:

    • Корпус насоса имеет металлическую или резиновую износостойкую футеровку
    • Рабочее колесо может быть выполнено из износостойкого металла или резины

  • Модель HH:

    • Использует только металлические износостойкие футеровки и рабочие колеса для максимальной долговечности

Уплотнение и гибкость:

  1. Выберите один из трёх вариантов уплотнения:

    • Стандартное уплотнение
    • Центробежные уплотнения
    • Торцевые уплотнения

  2. Выпускное отверстие поворачивается на 45° (всего 8 положений). Это позволяет точно направлять поток пульпы в нужное место.

ТИП ЗНАЧЕНИЕ

100E-AH(R)
100 – диаметр выходного отверстия насоса (дюймы)
E – тип кронштейна
M, AH – шламовый насос
R – резиновая футеровка

КРАТКОЕ ВВЕДЕНИЕ

С учетом кривой производительности насоса, выбранный диапазон производительности
насосов должен быть следующим:
Насос модели M, AH:

  1. Для высококонцентрированного и высокоабразивного шлама: 40–80%
  2. Для среднеконцентрированного и среднеабразивного шлама: 40–100%
  3. Для низкоконцентрированного и низкоабразивного шлама: 40–120%

Насос модели HH:

  1. Для шлама средней концентрации и средней абразивности: 40–80%
  2. Для шлама низкой концентрации и низкой абразивности: 40–100%
    (Расход, соответствующий максимальной эффективности, составляет 100% при определённой скорости вращения)
Horizontal centrifugal slurry pumps
Горизонтальные центробежные шламовые насосы

ТАБЛИЦА ВЫБОРА ДЛЯ ШЛАМОВЫХ НАСОСОВ ТИПА M AH HH

SELECTION CHART FOR TYPE M AH HH SLURRY PUMP
ТАБЛИЦА ВЫБОРА ШЛАМОВЫХ НАСОСОВ

ПРИМЕЧАНИЕ: Приблизительные характеристики для чистой воды, использовать только для предварительного выбора.

КОНСТРУКТИВНЫЙ ЧЕРТЕЖ УПЛОТНЕНИЯ ЭКСПЕЛЛЕРА

EXPELLER SEAL RING Diagram
Схема уплотнения экспеллера шламового насоса

(1) УПЛОТНЕНИЕ ЭКСПЕЛЛЕРА ДЛЯ МЕТАЛЛИЧЕСКОГО КОЛЬЦА ЭКСПЕЛЛЕРА
(2) УПЛОТНЕНИЕ ЭКСПЕЛЛЕРА ДЛЯ РЕЗИНОВОГО КОЛЬЦА ЭКСПЕЛЛЕРА

1. VOLUTELINER10. BEARING HOUSING
2. FRAME PLATE11. BASE
3. BACK LINER12. GREASE CUP
4. COVER PLATE13. SPLIT PACKING GLAND
5. FRONT LINER14. EXPELLER
6. IMPELLER15. EXPELLER RING
7. STUFFING BOX16. PACKING
8. SHAFT SLEEVE17. LANTERN RING
9. SHAFT18. LIP SEAL



КОНСТРУКТИВНЫЙ ЧЕРТЕЖ ГОЛОВКИ НАСОСА И РЕЗИНОВОЙ ФУТЕРОВКИ

PUMP HEAD AND RUBBER LINED DIAGRAM
СХЕМА ГОЛОВКИ НАСОСА И РЕЗИНОВОЙ ФУТЕРОВКИ
1. FRAME PLATE7. FRAME PLATE LINER
2. EXPELLER RING8. THROAT BUSH
3. PACKING GLAND9. IMPELLER
4. SHAFT SEAL‘O’RING10. COVER PLATE LINER
5. SHAFT SPACER11. COVER PLATE
6. EXPELLER



Введение в фланцы насосов

Diagram Of Pump Flange
Схема фланца насоса

ВЫПУСКНОЙ ФЛАНЕЦ

Если фланец стандарта J необходимо согласовать с китайским фланцем и укороченным выпускным патрубком, это следует указать при оформлении заказа.

ВСАСЫВАЮЩИЙ ФЛАНЕЦ

Если фланец стандарта J необходимо согласовать с китайским фланцем и укороченным впускным патрубком, это следует указать при оформлении заказа.







Dvrive arrangents
Приводные устройства

Таблица параметров шламовых насосов

TYPEABCDUEFGHJKLMNVTSn-dSUCTION  FLANGEDISCHARGE   FLANGEPUMP WEIGHT KG
D0D1D2n-d1D0D1D2n-d2METALRUBBER
25B–AH53829524819728792061819817146–14325418138244—Φ14152381144—Φ16165251274—Φ169177
25C—HH75940631125442121306270194254–1117535625248324—Φ19152381144—Φ17152251144—Φ17318–
40B—AH592295248197287921720511418433–14325418438244—Φ14184511464—Φ19165381274—Φ19104118
50C—AH7684063112544212128123813821071–17535623348324—Φ19216761784—19184511464—19191154
50D—AH98649236433065164389384254368–5121343229864384—Φ22216761788—19203511654—19750–
75C—AH8434063112544212135429214926224–17535627048324—Φ192791022354—Φ22229761914—Φ22263236
75D—AH94349236433065164353292149262100–21343227964384—Φ222791022354—Φ22229761914—Φ22363290
75E—HH124062244845780222492492330432––25754638176544—Φ292541022108—Φ19254762108—Φ191250–
100D—AH10214923643306516442140622933811–21343231864384—Φ223371522924—222791022354—22626454
100E—HH117862244845780222433406229338138–25754635176544—Φ293371522924—Φ222791022354—Φ22728635
100S—HH1668920780450120280596616413546–13464076035390704—Φ353371522928—Φ223051022608—Φ222880–
150E—AH130262244845780222557551318460–6225754640276544—Φ294062033568—Φ223681523248—Φ211473982
150R—AH136068059035085215511318460–17049056031270504—Φ284062033568—Φ223681523248—Φ221655–
150T—HH227511501040650150350852835584813–160880900538125804—Φ484322033758—Φ294321523758—Φ296586–
200E—M133762244845780222584613381470–8325754640376544—Φ295022544458—Φ294322033758—Φ2916251202
200R—M139568059035085215613381470–19049056031470504—Φ285022544458—Φ294322033758—Φ291836–
200ST—AH1748115078065012028069267341963527–620900439125804—Φ485022544458—Φ294322033758—Φ2937503130
250ST—AH18161150780650120280762755464674–65620900461125804—Φ485273054708—Φ2552725447012—Φ2543183357
300ST—AH18731150780650120280812937629832–224620900486125804—Φ4858535652112—Φ2555230549512—Φ2564094672
350TU—AH2320146010509001503509531048660889–848601200597150954—Φ797054066418—Φ3567335661012—Φ2910000–
450TU—AH247514601050900150350110014209401230–4208601200615150954—Φ7990050880012—Φ4290046080012—Φ421886415921
6S–H1700920780450120280622625415615–15564076038290704—Φ353801523208—Φ274201503608—Φ27––



Нажмите здесь, чтобы получить полную таблицу параметров шламового насоса M AH HH
