Описание

Что такое Многоцилиндровая Гидравлическая Конусная Дробилка?

Многоцилиндровая гидравлическая конусная дробилка — это тип дробилки, в котором для дробления материалов используется несколько гидравлических цилиндров. Она известна своей способностью обрабатывать широкий спектр материалов, включая руды и камни средней и высокой твёрдости, и широко используется в горнодобывающей и строительной промышленности. Многоцилиндровая конструкция обеспечивает большую дробящую силу и устойчивость по сравнению с одноцилиндровыми моделями, а также обладает такими функциями, как гидравлическая защита и очистка полости дробления.

Основные преимущества:

• Универсальность одной модели для всех областей применения
• Широкий диапазон точности дробления (от грубого до сверхтонкого)
• Пригодность для различных отраслей промышленности (щебень и горнодобывающая промышленность)
• Гибкая настройка для различных стадий дробления

Области применения: Широко используется в рудниках металлических и неметаллических материалов, на предприятиях по добыче цемента, песка и гравия, а также в металлургии.

Применимые материалы: обрабатывает речную гальку, гранит, базальт, известняк, кварц, диабаз, железную руду, золотую руду, медную руду и многое другое.

Преимущества – бесперебойная, простая и безопасная эксплуатация

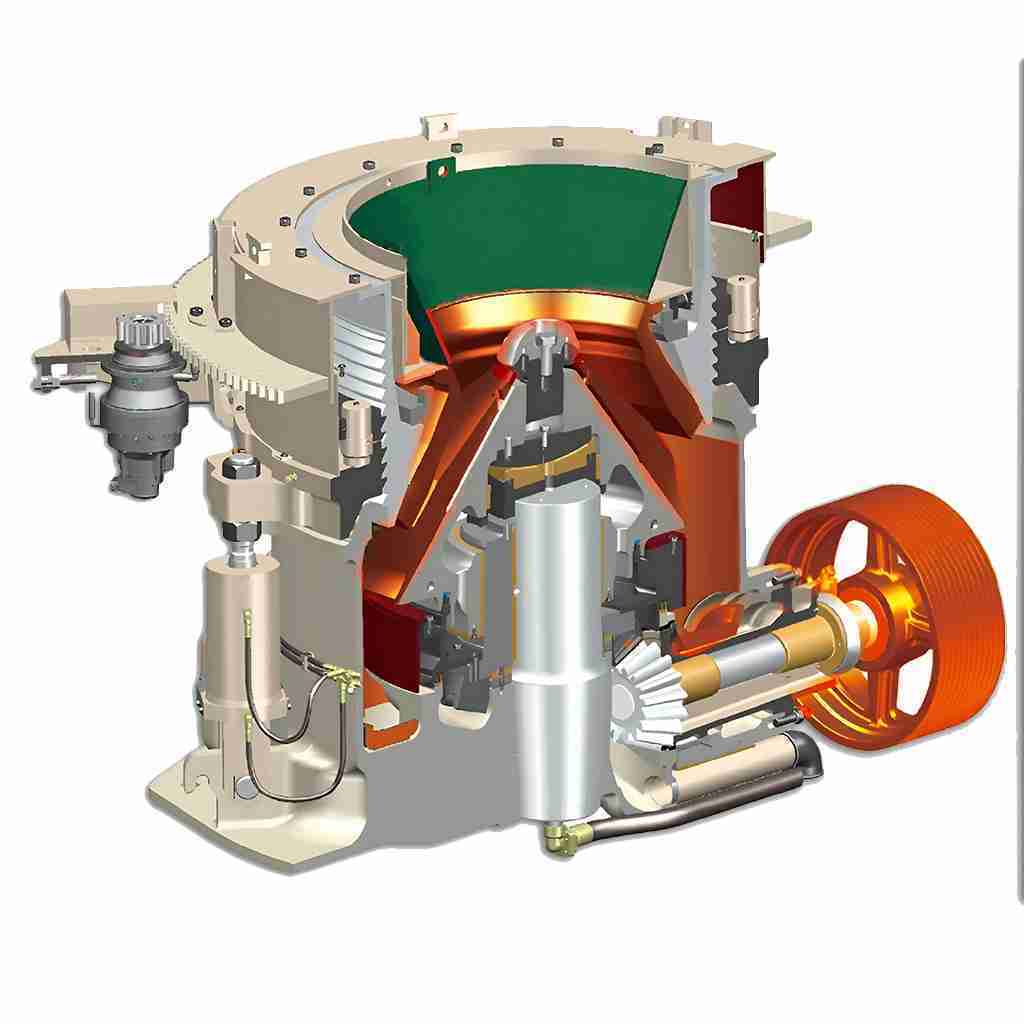

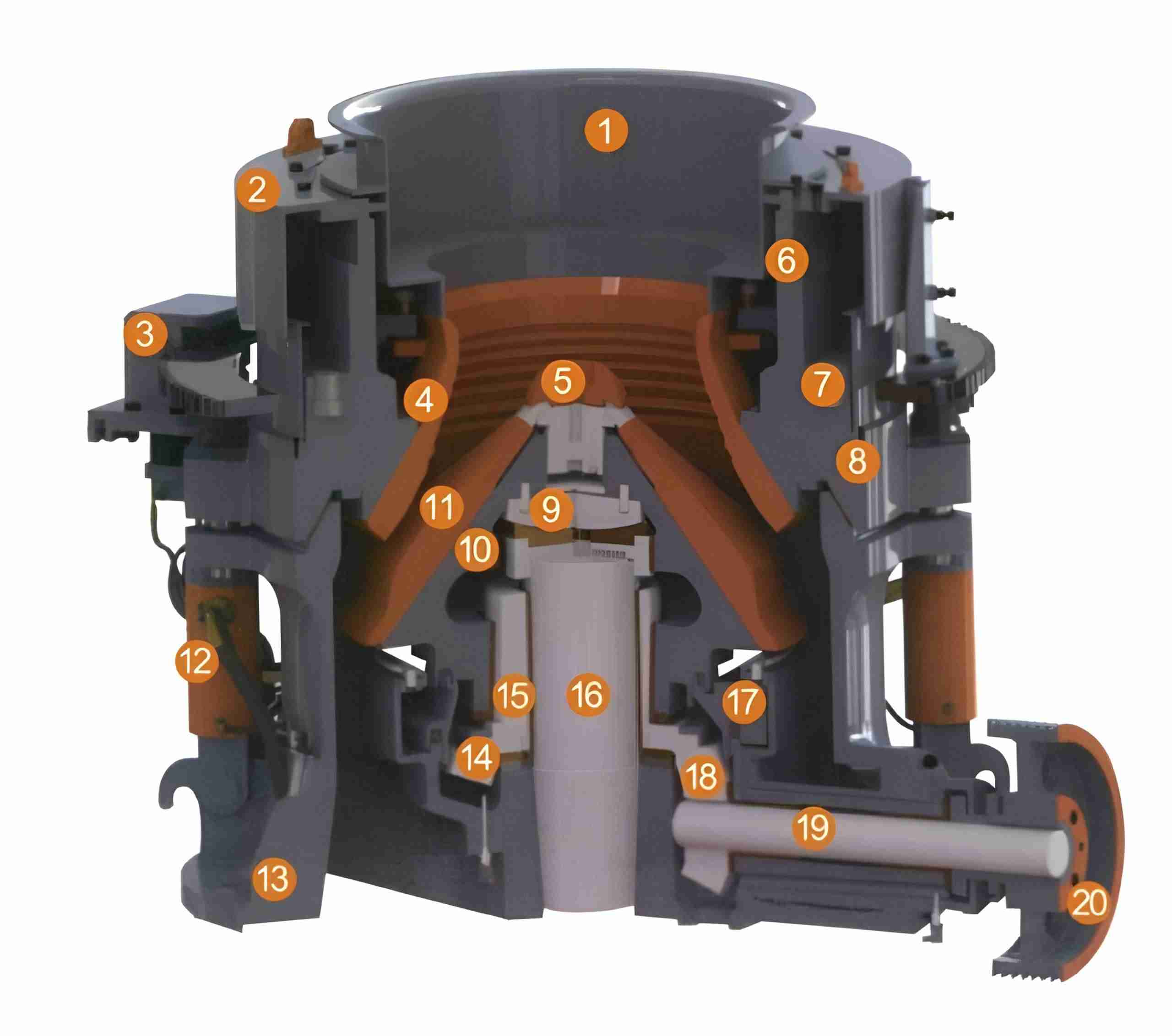

Базовая конструкция многоцилиндровой гидравлической конусной дробилки

1. 1. 1. 1. Hopper
         2. Adjusting
         3. Hydraulic Adjustment Device
         4. Concave
         5. Cone Head
         6. Adjusting Ring
         7. Locking Cylinder
         8. Supporting Bush
         9. Socket Bearing
         10. Movable Cone
         11. Mantle
         12. Proteckive Cylinder
         13. Main Frame
         14. Big Gear
         15. Eccentric Bush
         16. Main Shaft
         17. Balance Ring
         18. Pinion
         19. Transmission Shaft
         20. Pulley

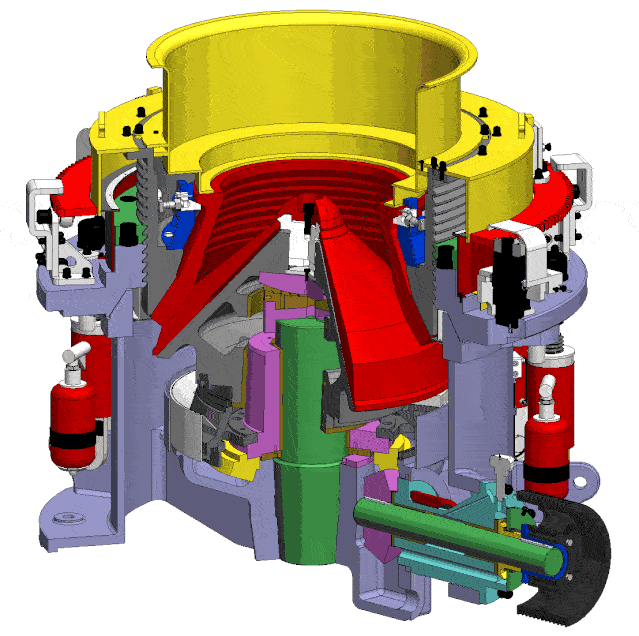

Как работает гидравлическая конусная дробилка?

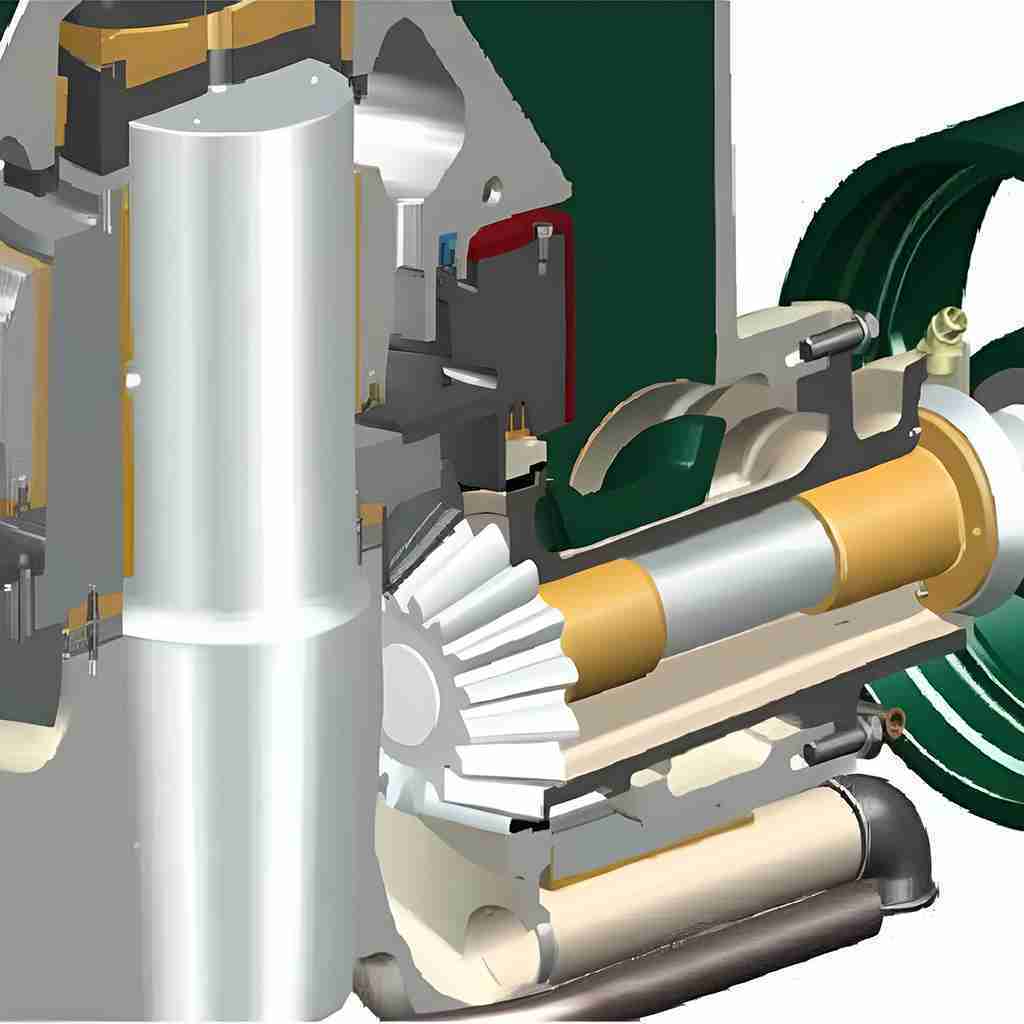

Многоцилиндровая гидравлическая конусная дробилка имеет сложную конструкцию. Во время работы двигатель напрямую приводит в движение вал трансмиссии через шкив или муфту. Это действие заставляет эксцентриковую втулку совершать периодические вращательно-возвратные движения подвижного конуса.

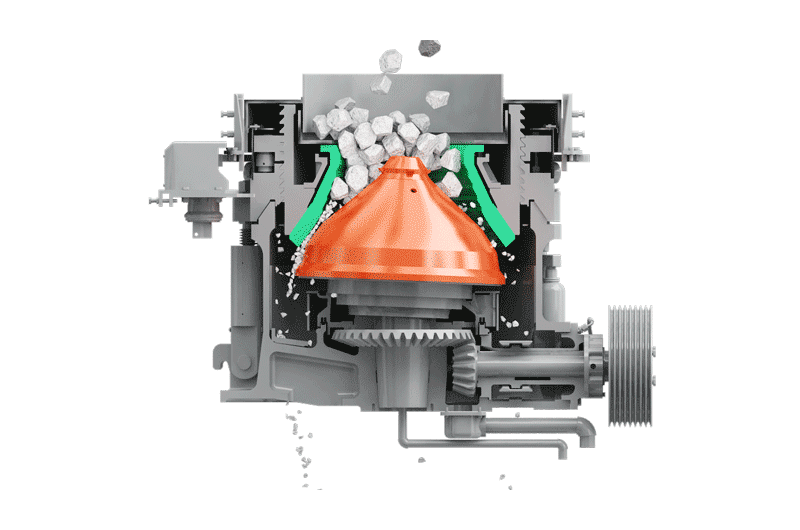

В камере дробления движущийся конус непрерывно сжимает и ударяет сырье о неподвижную поверхность конуса. Это повторяющееся сжимающее и ударное воздействие постепенно дробит материал до достижения требуемого размера частиц.

Преимущества процесса дробления:

• Прямой привод от двигателя
• Вращательно-возвратные движения, создаваемые эксцентриковой втулкой
• Постоянные сжимающие и ударные усилия

• Постепенное измельчение материала

Что мы поставляем?

Помимо дробильного оборудования, Fintyun — надежный производитель высокопроизводительных сменных и изнашиваемых деталей, предлагая превосходное качество и более конкурентоспособные цены, чем у традиционных мировых поставщиков. Благодаря наличию большинства компонентов — как готовых деталей, так и отливок на складе — мы обеспечиваем значительно более короткие сроки поставки.

Наши высококачественные сменные и изнашиваемые детали включают:

• Bowl Assembly

• Liner & Hopper Components
• Hydraulic Assembly
• Head Assembly
• Main Frame Assembly
• Feed Plate Assembly
• Adjustment Ring Assembly
• Socket Assembly
• Eccentric Assembly
• Countershaft Assembly

Конусная дробилка Metso HP3, HP4, HP5, HP6, HP100, HP200, HP300, HP400, HP500, HP800
Metso HP3, HP4, HP5, HP6, HP100, HP200, HP300, HP400, HP500, HP800 Cone Crusher

CrusherТехнические параметры гидравлической конусной дробилки

Вес дробилки и деталей

Тип многоцилиндровой гидравлической конусной дробилки

(единица измерения: мм)

Минимальный размер разгрузочного отверстия – это минимальный размер разгрузочного отверстия, который может быть достигнут без скачка регулировочного кольца. Он варьируется в зависимости от свойств руды и условий эксплуатации. B» – минимальное разгрузочное отверстие; A – соответствующее загрузочное отверстие с узкой стороны. В зависимости от различных спецификаций оборудования и материалов, максимальный размер исходного материала составляет от 80% до 100% от Fan Guo.

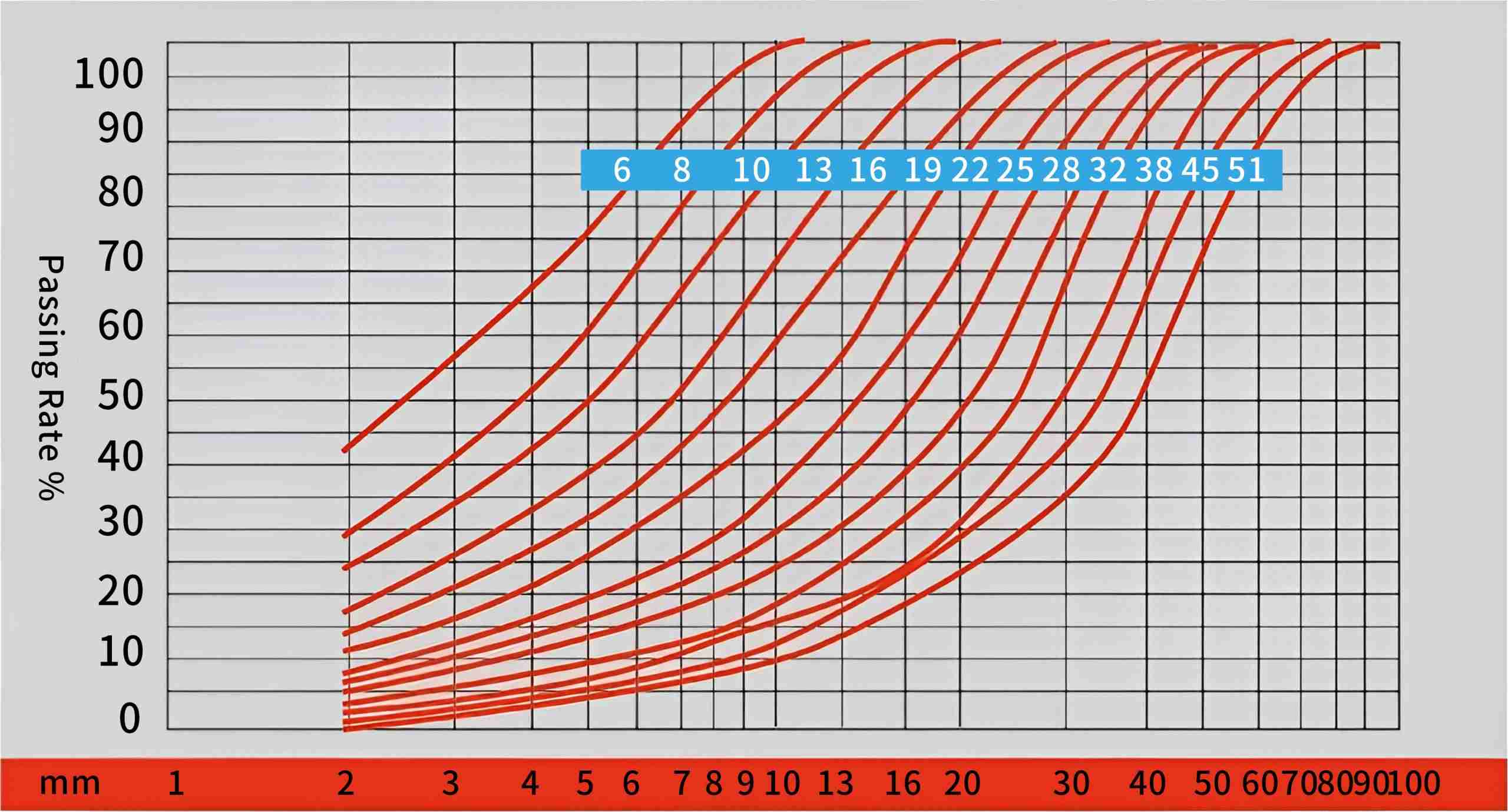

Кривая распределения размера частиц продукта

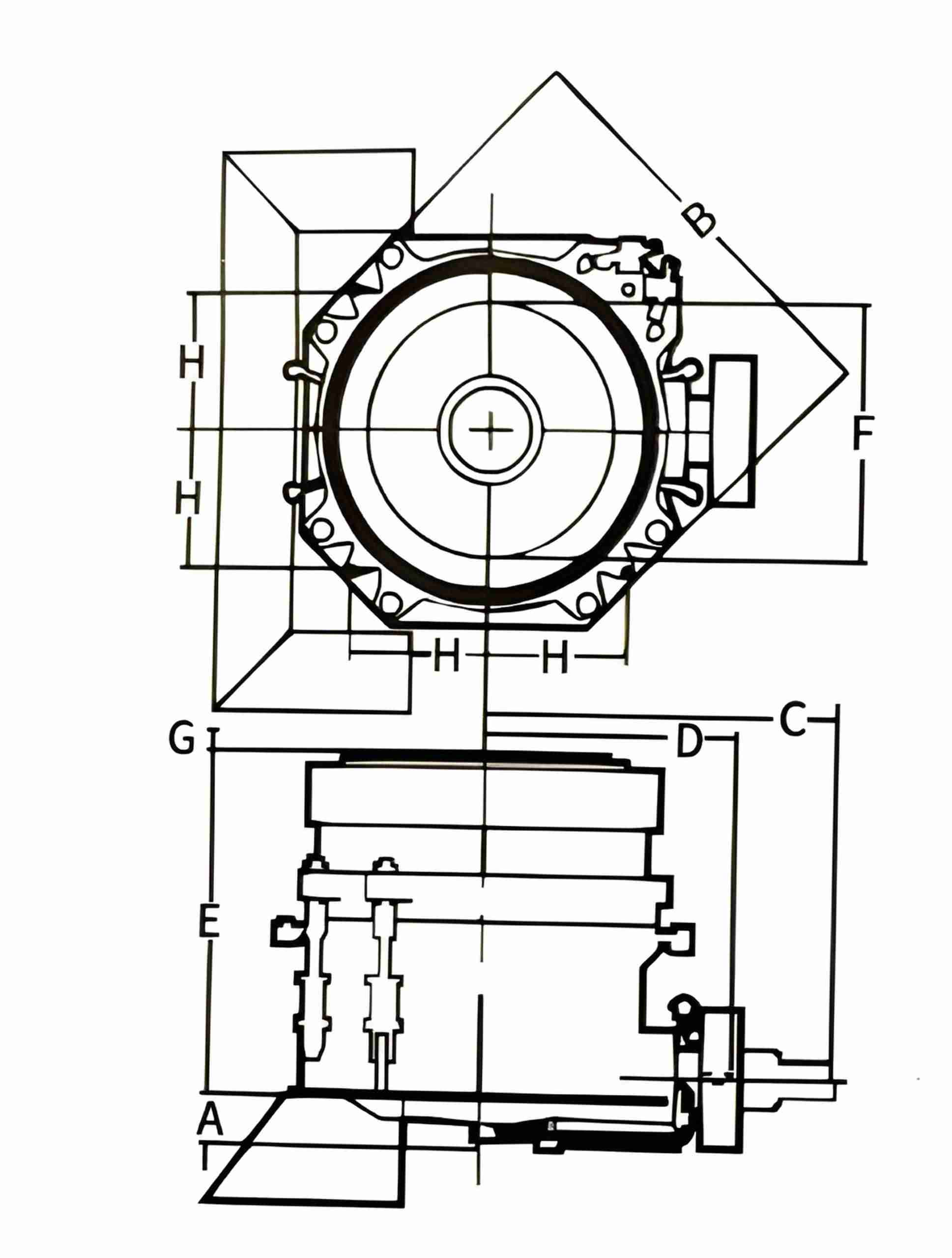

Схема и размеры многоцилиндровой гидравлической конусной дробилки

	Dimensions	Unit	FTP300	FTP400	FTP500
	A	mm	328	240	425
	B	mm	2207	2370	2730
	C	mm	2020	2470	2650
	D	mm	1347	1645	1760
	E	mm	1865	2055	2290
	F	mm	1078	1308	1535
	G	mm	85	150	125
	H	mm	660	830	882
	Diameter of the main frame discharge port	mm	1470	1726	2040
