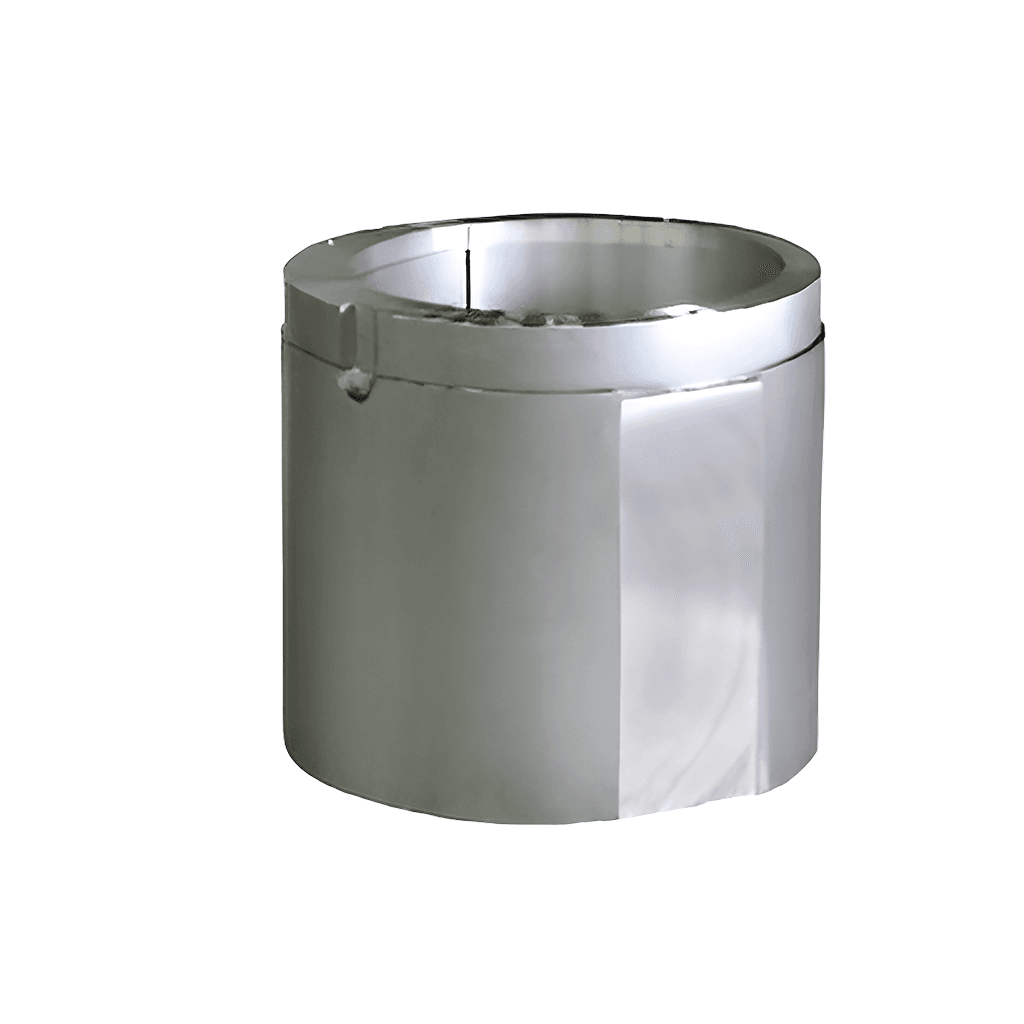

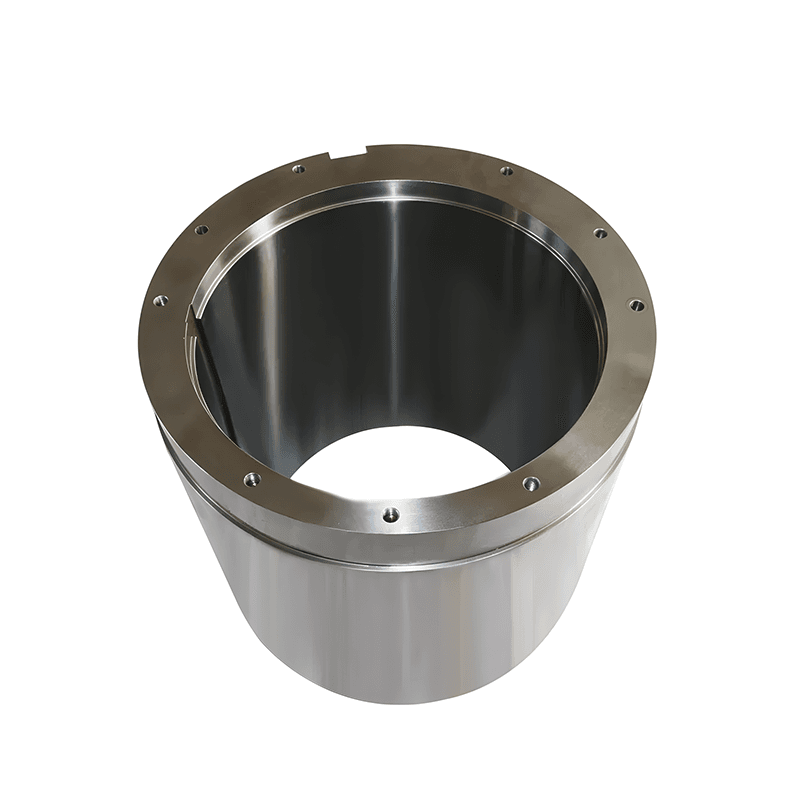

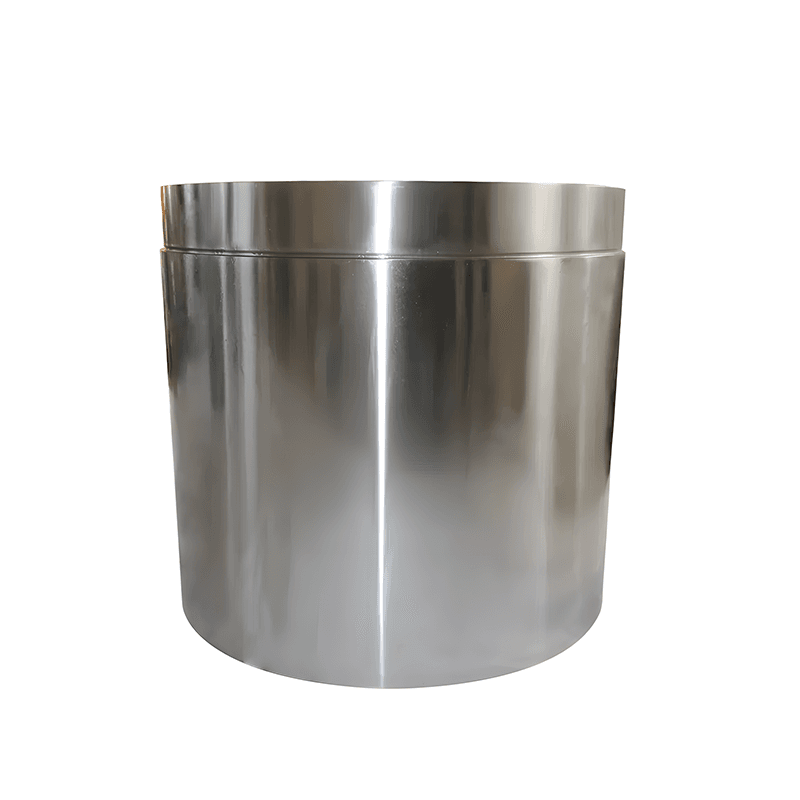

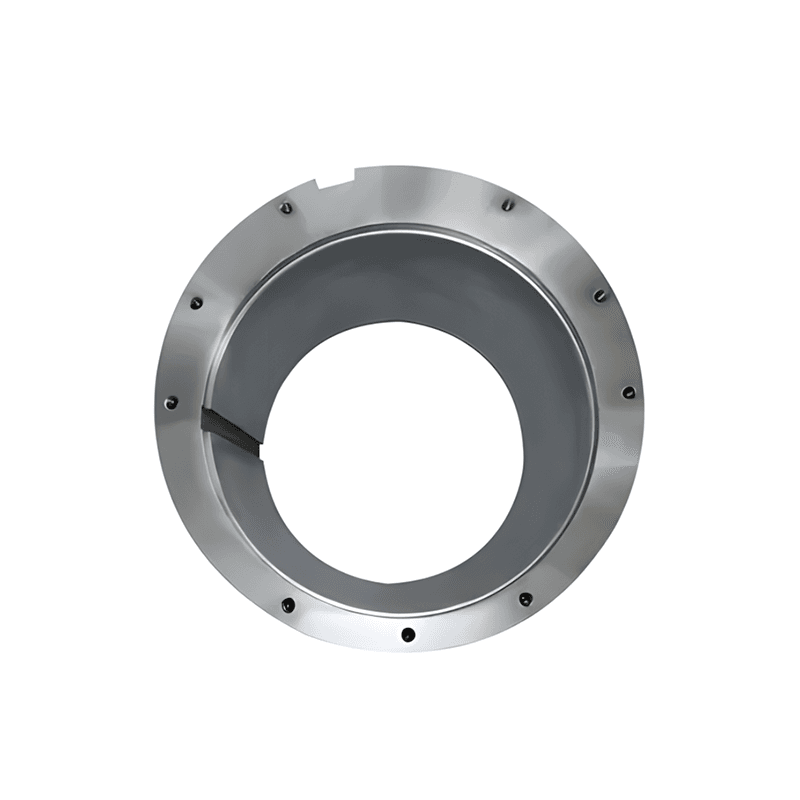

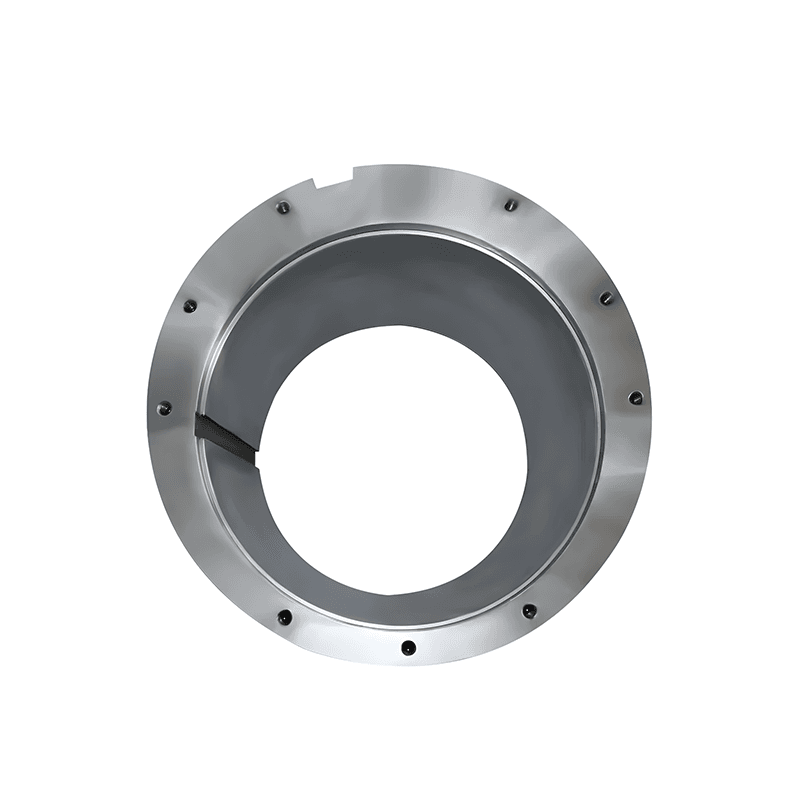

Название товара: Эксцентриковый узел конусной дробилки
Категория: Запасные части для конусных дробилок > Для конусных дробилок Sandvik > Эксцентриковый узел
Артикул: 442.7921, 442.8449, 442.7151, 442.8068, 442.8733, 442.8973, 452.0540, 442.9245
Применимые модели:

(Некоторые товары есть в наличии, за подробностями обращайтесь в службу поддержки)

Эксцентриковая конусная дробилка — технические характеристики

1. Основное определение

Эксцентриковая конусная дробилка — основной компонент трансмиссии конусной дробилки. Она преобразует вращение двигателя во вращательное движение конуса, обеспечивая эффективное дробление горных пород.

2. Основные функции

Трансмиссия

• Двигатель приводит в движение эксцентриковую втулку через ремни/шестерни, обеспечивая эксцентричное вращение главного вала и конуса, что приводит к их эксцентричному вращению для дробления материала.

Контроль хода

• Движение эксцентрика определяет диапазон колебаний конуса, влияя на дробящее усилие и размер разгружаемого материала.

Износостойкость

• Внутренняя эксцентриковая втулка (бронзовая втулка) снижает трение и защищает главный вал и раму.

3. Основные компоненты

• Корпус эксцентриковой втулки: Высокопрочный чугун/легированная сталь со смещенным внутренним отверстием.
• Ведущий механизм: Входит в зацепление с приводной шестерней для передачи мощности.
• Эксцентриковая втулка: Устанавливается внутри втулки для защиты вала (например, Sandvik CH440, артикул 442.7235-03).
• Упорный подшипник: Воспринимает осевые ударные нагрузки.

4. Принцип работы

1. Двигатель вращает ведущую шестерню, которая, в свою очередь, поворачивает эксцентриковую втулку.
2. Смещенное отверстие втулки заставляет главный вал и корпус вращаться.
3. Корпус дробит материал, оседая на барабане, когда он сближен, и освобождает его, когда он удален.

5. Распространенные неисправности и техническое обслуживание

Типичные проблемы:

• Износ втулки → Биение вала/шум (замените эксцентриковую втулку).
• Поломка зубьев шестерни → Неисправность привода (проверьте смазку и люфт).
• Растрескивание эксцентрика → Перегрузка/дефект материала (используйте оригинальные запчасти).

Советы по техническому обслуживанию:

• Следите за чистотой трансмиссионного масла (ISO VG 150-220).
• Измерьте зазор втулки во время остановки (стандарт: 0,4–0,8 мм).
• Используйте надлежащие инструменты для разборки, чтобы избежать повреждений.

6. Области применения моделей

• Sandvik: Серия CH/CS (например, CH660, артикул 442.8009-01).
• Metso: Серия HP (например, HP300, артикул 1006480090).

Для получения конкретных номеров деталей или руководств по обслуживанию укажите серийный номер вашей машины!
