Описание

Информация о продукте

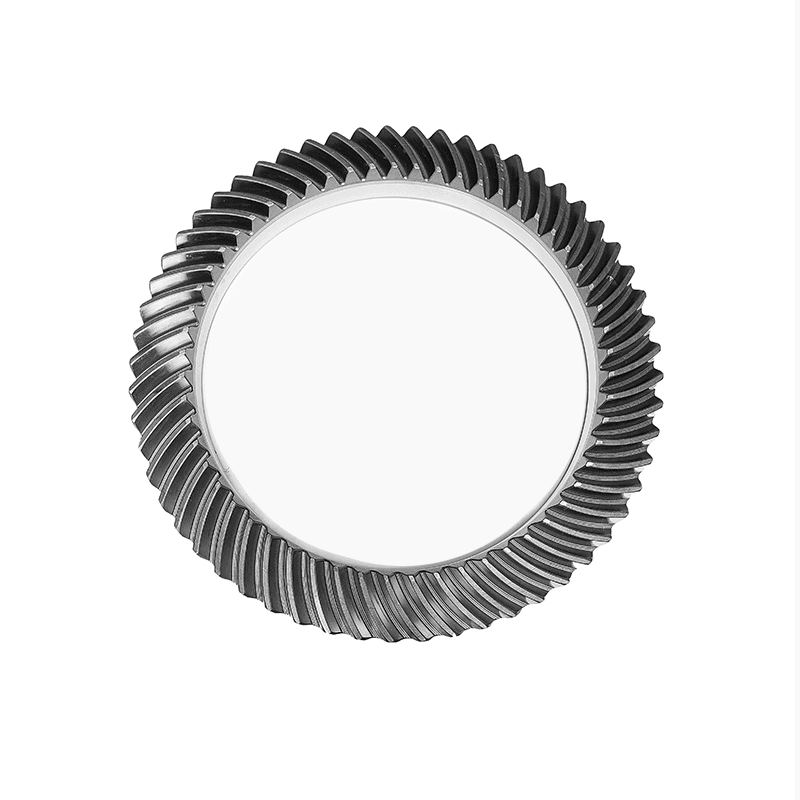

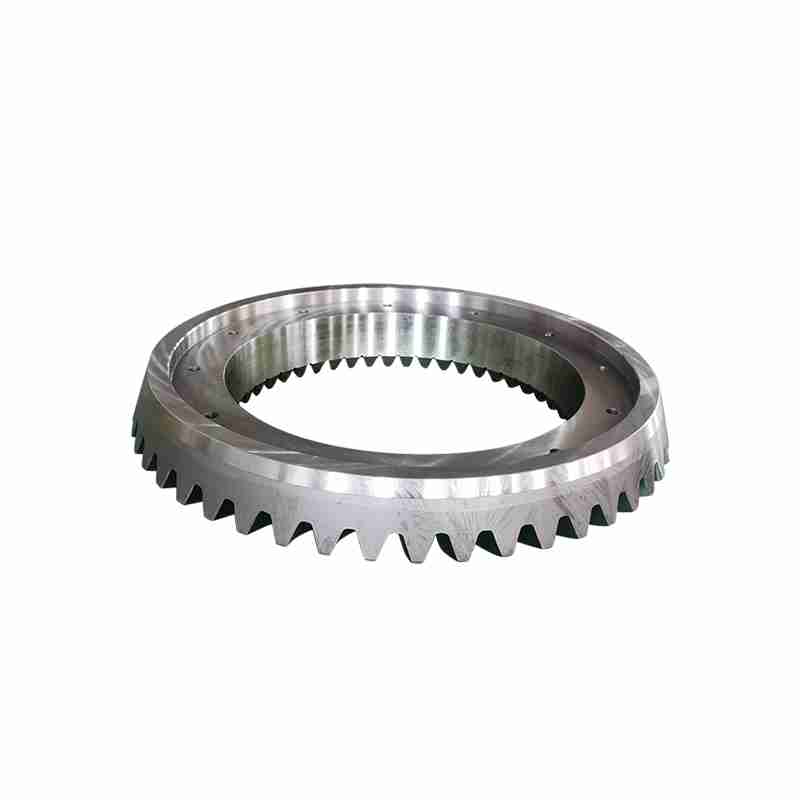

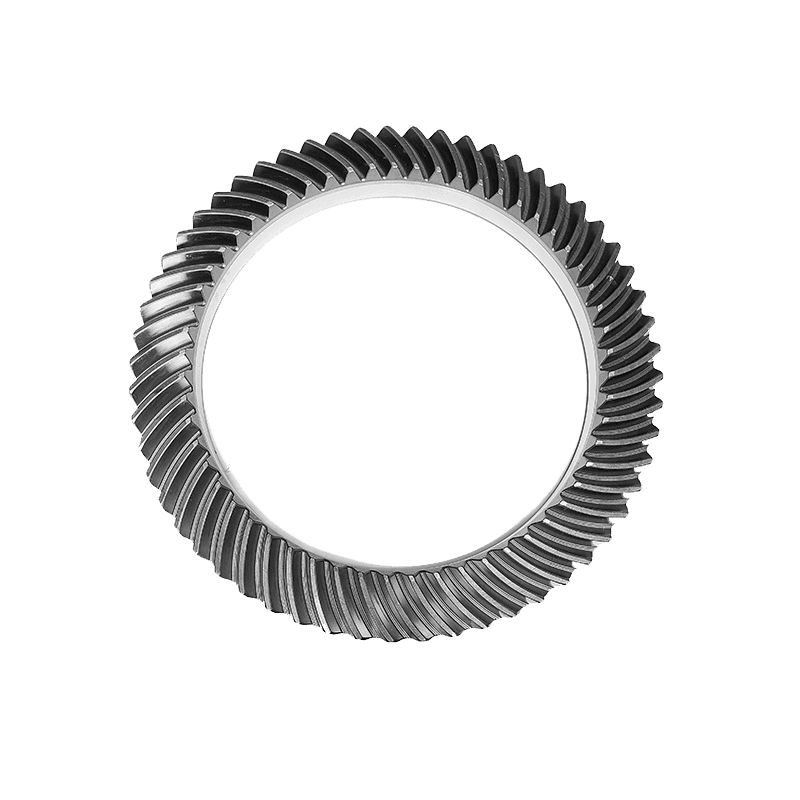

Название товара: Привод конусной дробилки / Эксцентриковая шестерня
Категория: Запасные части > Для конусных дробилок Metso серии HP > Эксцентриковый узел
Применение для конусных дробилок Metso HP100 / HP200 / HP300 / HP400 / HP500 / HP800 / HP4 / HP6
Артикул: 7035410600, 1036829652, 1036833869, 1036803301, 1036831535, 1036831560

Что такое шестерня конусной дробилки?

Шестерни конусной дробилки являются важнейшими компонентами конусных дробилок, преобразуя энергию вращения двигателя в дробящее движение конусной головки.

Шестерня, соединенная с источником питания через механизм промежуточного вала, приводит в движение шестерню, установленную на эксцентриковом узле дробилки. Это приводит к открытию и закрытию дробящего конуса, создавая необходимое дробящее усилие. Точность изготовления шестерни и вала напрямую влияет на плавность и эффективность работы конусной дробилки.

Наши шестерни и редукторы, будь то с прямыми или коническими зубьями, выдерживают высокую мощность, обеспечивая максимально эффективную передачу мощности.

Как работает шестерня конусной дробилки?

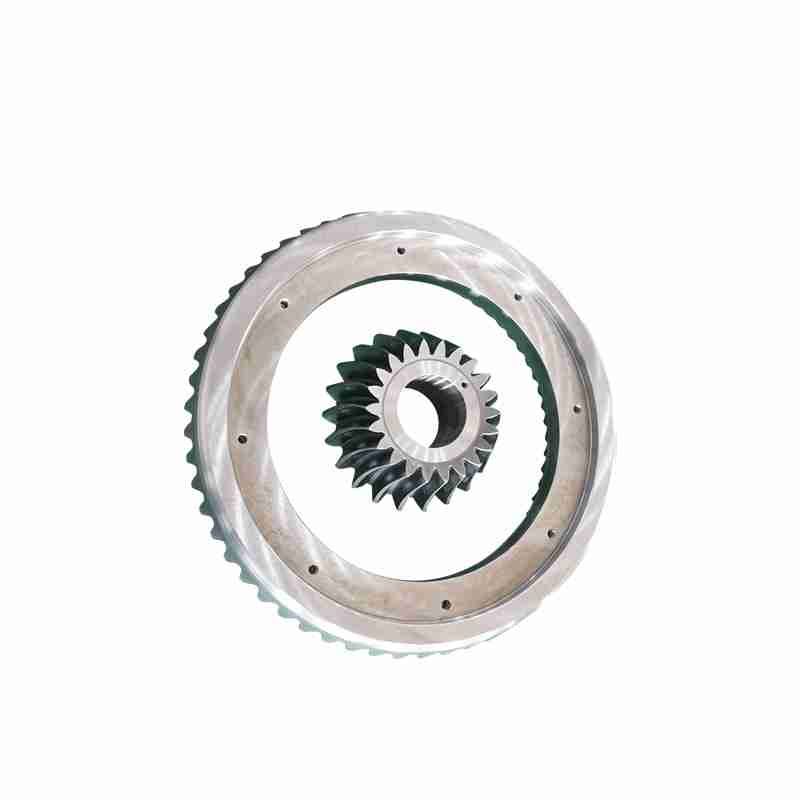

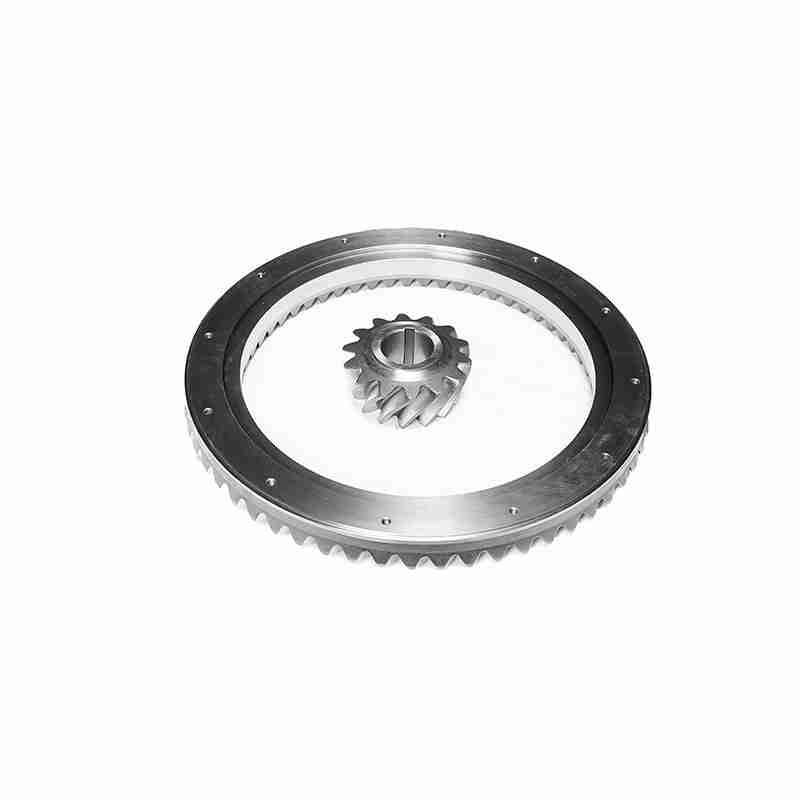

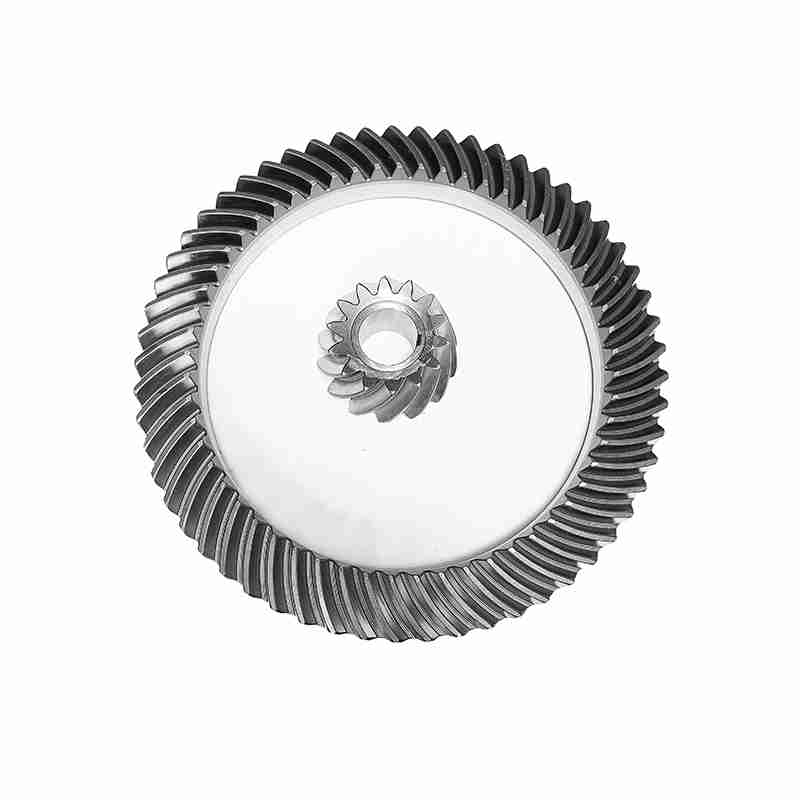

Приводная шестерня конусной дробилки — это компонент привода. Двигатель приводит в движение промежуточный вал и шестерню через шкив. Шестерня входит в зацепление с приводной шестерней, которая закреплена на эксцентриковой втулке. Приводимый в движение эксцентриковой втулкой, дробящий конус (головка) вращается и совершает колебания, измельчая материал между конусом и футеровкой чаши.

Эксцентриковая приводная шестерня Fintyun – высокопроизводительное решение для управления движением

Эксцентриковая приводная шестерня  Fintyun отличается уникальной конструкцией, в которой ось вращения отклоняется от геометрического центра, создавая фиксированное смещение (эксцентриситет, e). Эта асимметрия обеспечивает нелинейное движение, что делает её идеальным решением для систем, требующих переменной скорости, возвратно-поступательного движения или специализированной передачи мощности.

Key FeaturesОсновные характеристики

• Смещенная конструкция: Ось вращения смещается относительно центра шестерни, обеспечивая динамическое изменение радиуса и неравномерное передаточное отношение.
• Динамика движения: Ведущая шестерня с постоянной скоростью вращения создает переменное движение (например, синусоидальные колебания) в ведомой шестерне. Она имитирует работу кулачкового механизма, но обеспечивает более высокую нагрузочную способность за счет зацепления шестерен.
• Прецизионное зацепление: Эксцентриковые шестерни Fintyun работают в паре со стандартными или соответствующими эксцентриковыми шестернями, требуя высокой точности обработки для предотвращения помех.

Области применения

• Приводы с регулируемой скоростью вращения: Текстильное оборудование, печатные машины.
• Возвратно-поступательные системы: Заменяют кулачки или кривошипно-ползунные механизмы в поршневых насосах.
• Вибрационное оборудование: Приводит в действие грохоты, вибропитатели.
• Автомобилестроение: Балансирные валы, регулируемые фазы газораспределения.
• Робототехника: Обеспечивает адаптивное сцепление в соединениях.

Сравнение

• Эксцентриковый кулачок: Передает усилие через прямой контакт (без зубьев шестерни).
• Некруглые шестерни: Более широкая категория (например, эллиптические шестерни); эксцентриковые шестерни Fintyun обеспечивают более простую асимметрию.

Преимущества и ограничения

• Плюсы: Компактность, настраиваемые профили движения, прочность по сравнению с кулачками.
• Минусы: Сложность производства, требуется балансировка для снижения шума/вибрации.

Инженеры Fintyun оптимизируют эксцентриситет (e) и передаточные числа для вашего оборудования — свяжитесь с нами для разработки индивидуальных решений!
