Описание

Информация о продукции

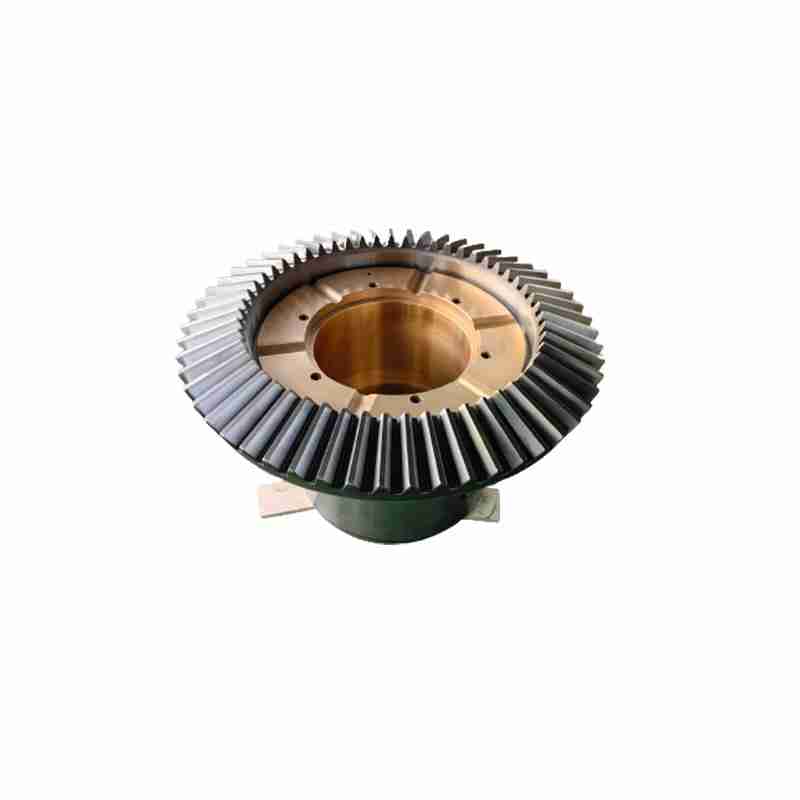

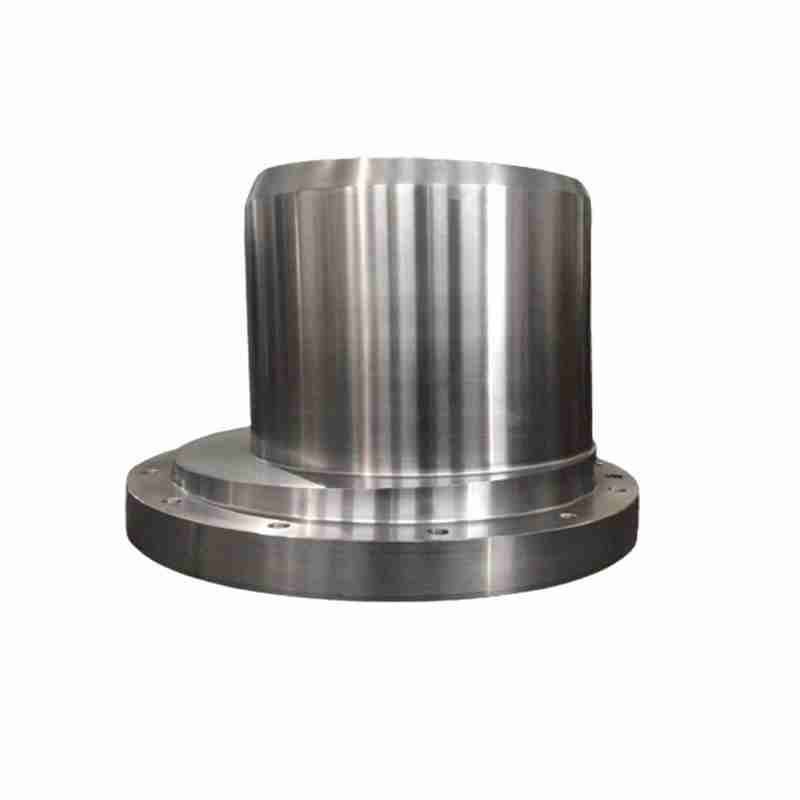

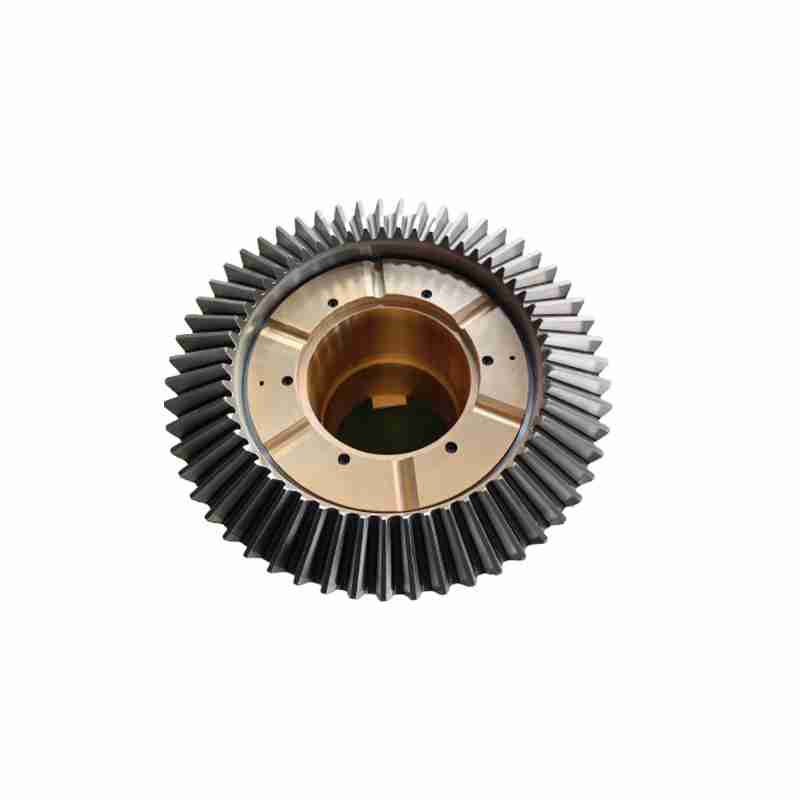

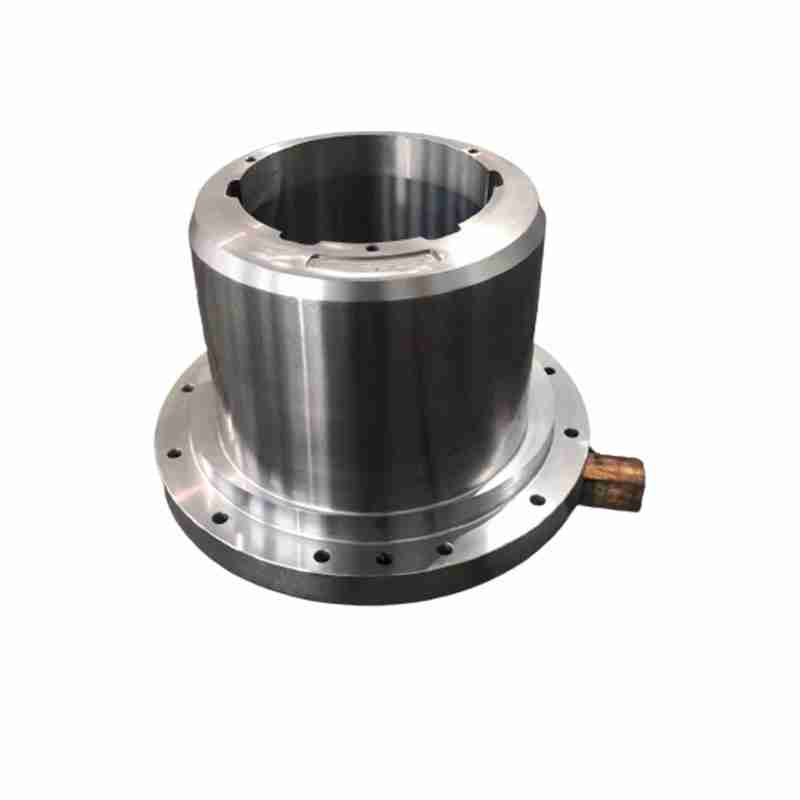

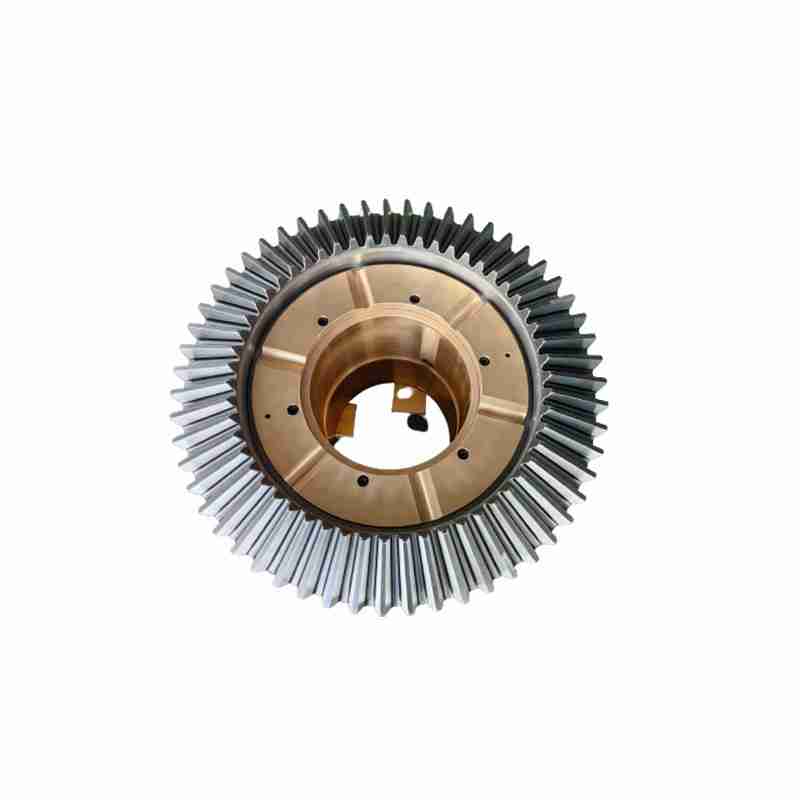

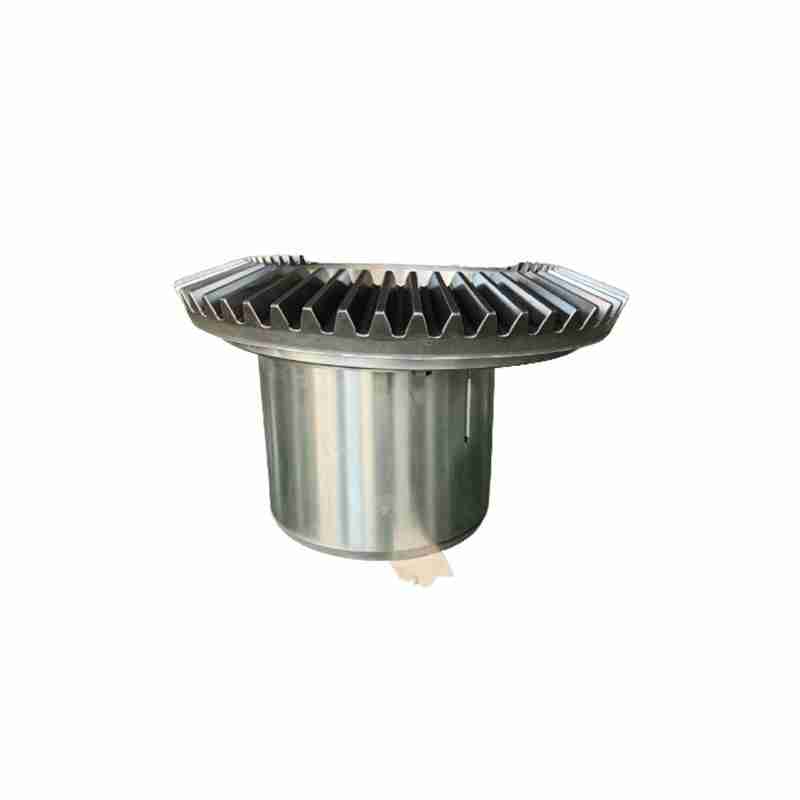

Название продукта: Эксцентрик
Категория: Запасная часть конусной дробилки > Для конусной дробилки Metso серии HP > Эксцентриковый узел
Применение к конусной дробилке Metso HP100 HP200 HP300 HP4 HP400 HP500 HP6 HP800 Cone Crusher
Артикул: 7043358005, 7043358004, 7043358001, 7043358008, 1031136180, 1093055002, 1031143420, 1031143668

Что такое эксцентрик в конусной дробилке?

Эксцентрик имеет цилиндрическую вращающуюся конструкцию со смещенным отверстием, поэтому центр его отверстия не совпадает с центром цилиндра.

Это приводит дробящую головку в вращательное движение, создавая дробящее усилие. По сути, это кулачковый механизм, который заставляет головку двигаться вверх и вниз, приближаясь и удаляясь от углубления, многократно сжимая и разрушая материал.

По сути, эксцентрик является движущей силой дробящего действия в конусной дробилке, отвечающей за движение, разрушающее материал.

Как работает эксцентриковая конусная дробилка?

Конусная дробилка устанавливает эксцентрик и главный вал таким образом, чтобы эксцентрик вращался вокруг главного вала. Это заставляет главный вал вращаться и производить дробление.

Эксцентриковый узел обычно представляет собой цилиндрический компонент с эксцентриковым центральным объёмом. Этот эксцентриковый объём перемещает нижний конец главного вала по эксцентриковой траектории при вращении эксцентрика.

Когда дробящий материал дробится в камере дробления, шестерня и шестерня вращают эксцентриковый вал, заставляя главный вал колебаться.

Эксцентриситет заставляет конусную головку и главный вал колебаться между положением открытой стороны и положением закрытой стороны выпускного отверстия.

Это движение имеет решающее значение для процесса дробления, поскольку оно многократно сжимает материал между кожухом (прикрепленным к главному валу) и вогнутой частью (прикрепленной к раме дробилки).

Связанные компоненты

• Эксцентриковая втулка – Эксцентриковая втулка представляет собой подшипник, который позволяет эксцентрику плавно вращаться вокруг главного вала.
• Противовес – TПротивовес уравновешивает движущиеся части дробилки во время работы, повышает эффективность дробления и снижает вибрацию.
• Защитное ограждение противовеса – защитный компонент, предназначенный для защиты противовеса от износа во время дробильных операций.
• Верхняя упорная шайба — предназначена для восприятия осевых нагрузок, т. е. сил, параллельных оси вращения вала.
• Шестерня – Шестерня передает мощность и движение дробильному механизму от шестерни.
