Описание

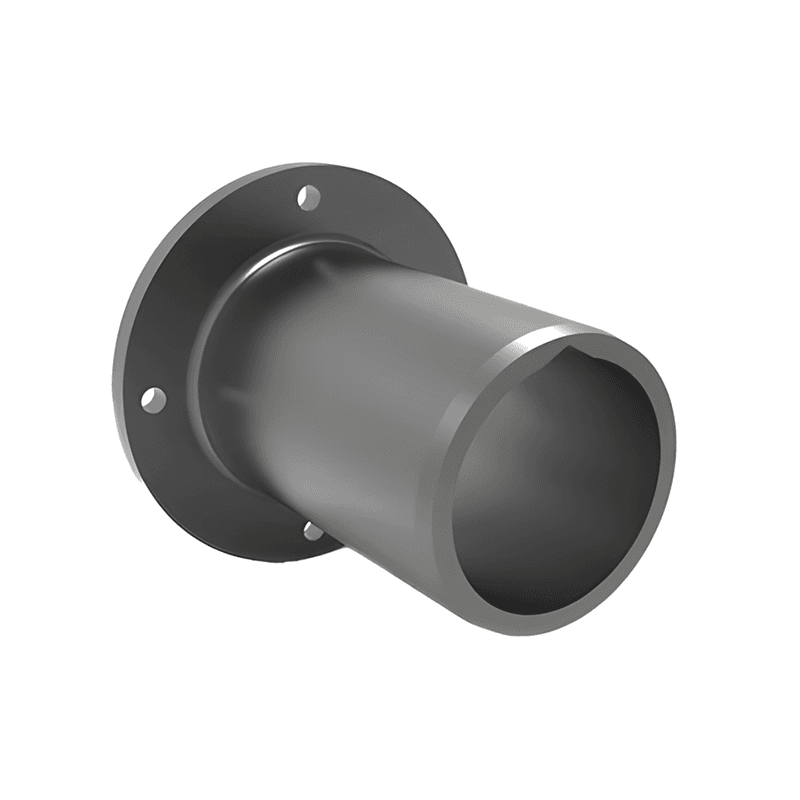

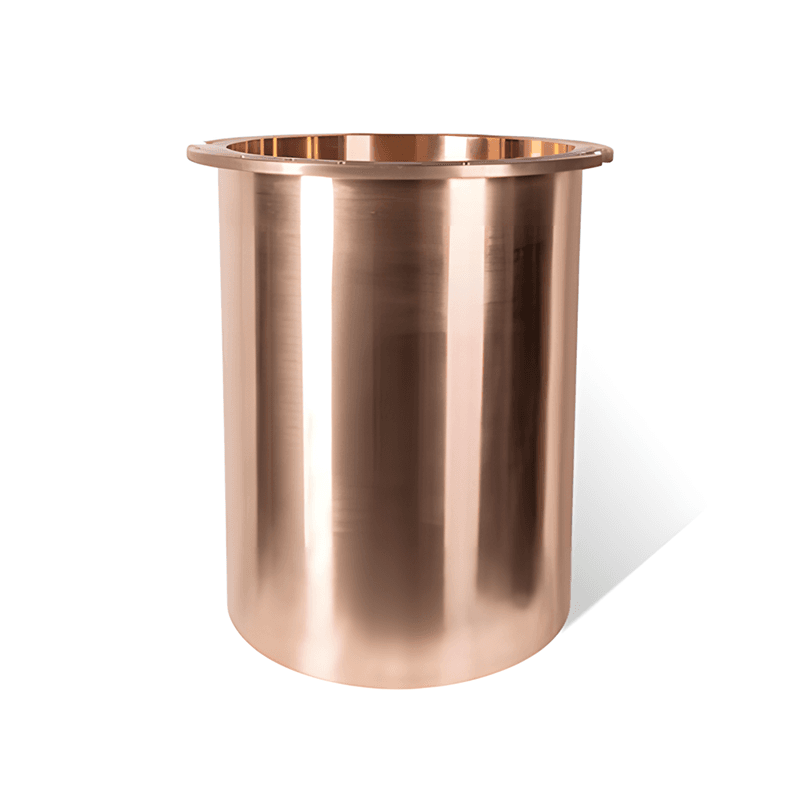

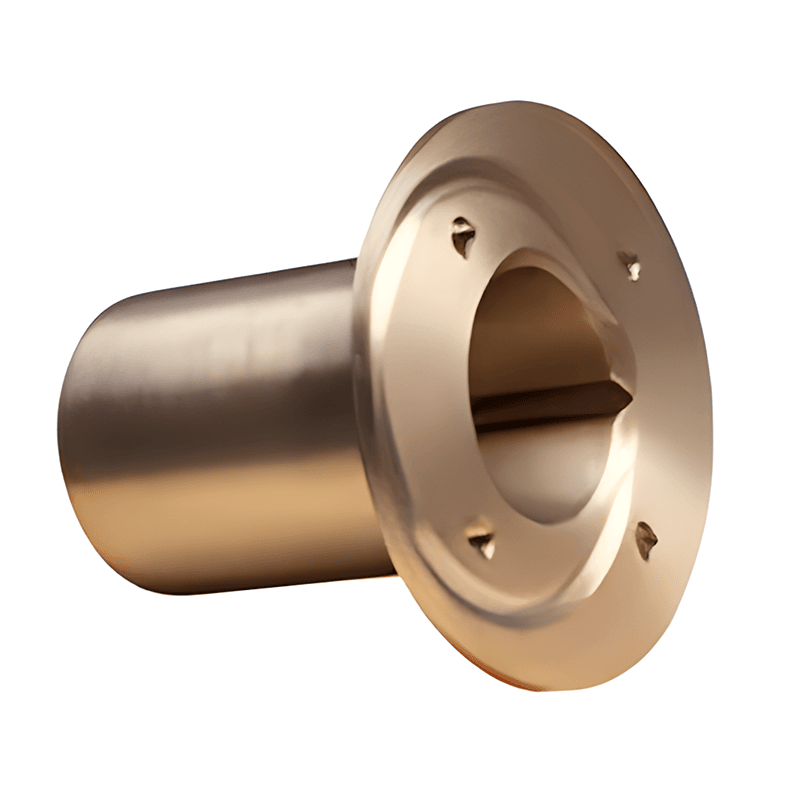

Что такое втулка промежуточного вала конусной дробилки?

Втулка промежуточного вала конусной дробилки является частью оборудования.
Обычно она изготавливается из бронзы или других высококачественных материалов.
Эта втулка поддерживает главный вал дробилки.
Она также обеспечивает стабильную опорную поверхность для передачи мощности и вращательного движения.

Втулка промежуточного вала установлена ​​внутри основной рамы дробилки.
Она устанавливается на вращающийся промежуточный вал.
Главный вал вращается с высокой скоростью, обеспечивая дробление материалов.

Со временем давление и трение приводят к износу втулки.
Это снижает производительность и увеличивает потребность в техническом обслуживании.
Регулярные проверки и своевременная замена обеспечивают эффективность работы дробилки.

Информация о продукции

Название продукта: Втулка промежуточного вала
Категория: Запасная часть конусной дробилки > Для конусной дробилки Metso серии HP > Узел промежуточного вала
Применение к: HP100, HP200, HP300, HP400, HP500, HP800, HP2, HP4
Артикул: 7015604504, 1022061401, 1022063300, 1022062210, 1022065500, 1022066795, N15606251, N15605001, N98000024

Как работает промежуточный вал?

1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. Контрвал приводит в действие дробящий механизм конусной дробилки Metso.
                                 2. Двигатель передаёт мощность (через клиновой ремень или прямой привод) на контрвал.
                                 3. Контрвал передаёт мощность на эксцентриковый узел с помощью шестерни и зубчатого колеса.
                                 4. Вращающийся эксцентрик приводит в движение главный вал.
                                 5. Это заставляет конус дробления эксцентрично перемещаться относительно чаши, измельчая материал.

Как снять втулку промежуточного вала?

Изношенная втулка промежуточного вала может неплотно сидеть в корпусе промежуточного вала.
В таких случаях её можно легко вынуть.
Некоторые втулки промежуточного вала имеют небольшой натяг, что затрудняет их снятие.

Для запрессованных или заклинивших втулок промежуточного вала выполните следующие действия:

1. Снимите коробку промежуточного вала с основной рамы.
2. Выньте промежуточный вал из коробки.
3. Изготовьте стальную центрирующую пластину.
4. Вставьте узкий конец пластины во втулку.
5. Поверните пластину на 90° так, чтобы её край упирался во втулку.
6. Удерживайте пластину на месте.
7. Вставьте стержень диаметром 25 мм в приваренную гайку пластины.
8. Наденьте стальной стержень на другой конец стержня.
9. Закрепите его шестигранной гайкой.
10. Вставьте брусок или трубу и прижмите его к пластине.
