Описание
Информация о продукте

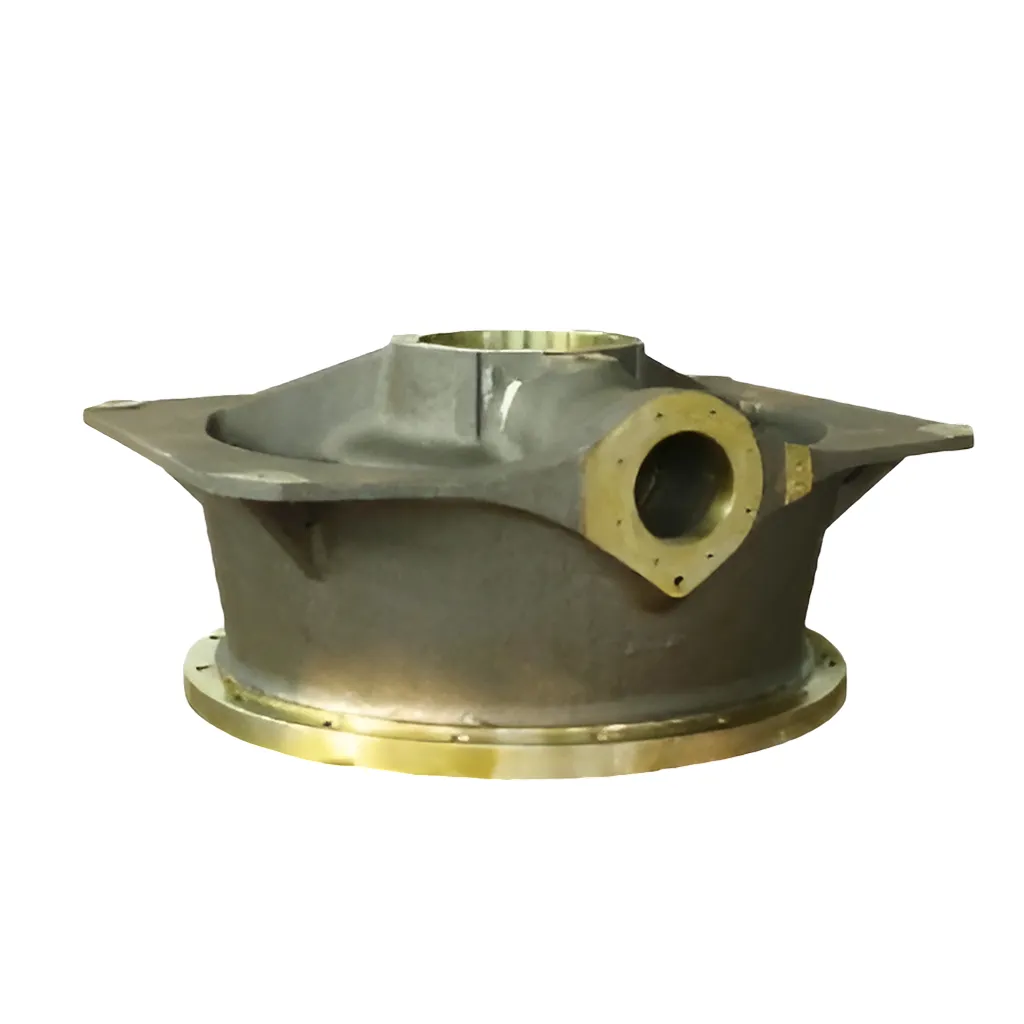

Название продукта: Нижняя часть дробления / Нижняя чаша дробления
Категория: Запчасти для конусных дробилок > Для конусных дробилок Sandvik > Нижняя чаша дробления в сборе
Применимые модели:
Серия CH:: Sandvik CH420, CH430, CH440, CH660, CH870, CH880, CH890, CH895
Серия CS: Sandvik CS420, CS430, CS440, CS660
Серия H: Sandvik H2800, H3800, H4800, H6800, H7800, H8800
Серия S: Sandvik S2800, S3800, HS800, HS800
Артикул: 442.7908-00, 452.6866-001, 442.7098-00, 452.0230-901, 452.0231-001, 452.6391-901, N11851174, 442.8735-00, 442.8735-01, 452.3765-001, BG00565178, N11852352, BG00565215, N11851843, N11852487, BG00504656, 452.0675-001, N11852156, 452.0642-901, N11852155, 452.0281-001, 452.5824-901
Нижняя чаша конусных дробилок – основные характеристики и функции
Нижняя чаша является важнейшим конструктивным элементом конусных дробилок. Этот прочный корпус основания расположен в нижней части машины. Его основная функция заключается в поддержке основной трансмиссии дробилки и выдерживании экстремальных механических нагрузок во время дробления.
1. Основные функции нижней чаши
- Поддерживает главный вал и кожух – Эксцентриковая втулка установлена внутри нижней чаши, приводя главный вал во вращательное движение для дробления материалов.
- Фиксирует нижнюю раму – Она соединяется с верхней чашей, образуя цельную камеру дробления.
- Вмещает систему зубчатого привода (в моделях HP/GP) – Некоторые дробилки, например, серии HP и GP от Metso, оснащены зубчатым механизмом для передачи мощности двигателя.
- Обеспечивает крепление для гидравлических систем (модели премиум-класса) — современные дробилки, такие как серии Sandvik CH800 и Metso MX, могут иметь гидравлические системы регулировки, встроенные в нижнюю часть корпуса.
2. Типичная конструкция нижней части корпуса
Разные бренды используют несколько отличающиеся конструкции, но большинство включают следующие ключевые элементы:
- Опорная рама — крепит дробилку к фундаменту.
- Корпус эксцентриковой втулки — удерживает эксцентриковый узел для привода главного вала.
- Редуктор (в моделях с зубчатым приводом) — используется в дробилках Metso HP/GP для передачи мощности.
- Гидравлические опоры цилиндра (в усовершенствованных моделях) — позволяют регулировать настройку с закрытой стороны (CSS).
- Футеровочные пластины — защищают корпус дробилки от абразивного износа.
3. Требования к материалам и техническому обслуживанию
- Материал: Высокопрочная литая сталь (например, ASTM A148), в некоторых моделях премиум-класса используется легированная сталь и износостойкие покрытия.
- Советы по техническому обслуживанию:
- Регулярно проверяйте затяжку болтов, чтобы предотвратить их ослабление.
- Контролируйте износ вкладыша, чтобы избежать прямого попадания материала на корпус.
- Смазывайте шестерни и эксцентриковые втулки (при необходимости) для минимизации трения.
4. Распространенные проблемы с нижней частью корпуса и способы их устранения
| Issue | Possible Cause | Solution |
|---|---|---|
| Cracking | Overloading, metal fatigue | Replace Bottomshell, check crushing force limits |
| Gear wear (HP/GP models) | Poor lubrication, contamination | Clean gearbox, replace oil |
| Eccentric bushing wear | Misalignment, lack of lubrication | Inspect lubrication, adjust main shaft alignment |
| Hydraulic leaks | Worn seals | Replace seals, check hydraulic fluid |
5. Сравнение дизайна нижней части корпуса по брендам
| Brand | Series | Key Features |
|---|---|---|
| Sandvik | CH/CS, CG800i | Modular design, easy disassembly |
| Metso | HP/GP, MP | Integrated gear drive, bottom-mounted |
| Symons | Classic 7’ FT | Simple cast structure, low maintenance |
Заключение
Нижняя часть конусной дробилки остаётся важнейшим компонентом, обеспечивающим её стабильность и долговечность. Правильное обслуживание и выбор материалов существенно влияют на производительность. Подробные технические характеристики можно найти в руководствах производителей оборудования или у авторизованных сервисных центров.
