Основное оборудование для металлических рудников
Первичное дробление
- Первичное дробление
- Подходит для руды высокой твёрдости (например, базальт, гранит, магнетит).
- Перерабатывает крупные фракции (до 1500 мм).
- Отличается простой конструкцией и высокой ударопрочностью.
- Гирационная дробилка
- Подходит для крупных шахт (производительность ≥2000 т/ч).
- Отлично подходит для очень твёрдых и липких руд.
- Обеспечивает непрерывное дробление и высокую эффективность.
Вторичное дробление:
- Конусная дробилка
- Перерабатывает руды средней и высокой твёрдости (например, медь, золото).
- Типы:
- Пружинная конусная дробилка: Простота обслуживания.
- Одноцилиндровая гидравлическая конусная дробилка: Автоматическая регулировка разгрузочного отверстия, защита от попадания металлических включений.
- Многоцилиндровая гидравлическая конусная дробилка: Обеспечивает равномерный выходной материал (≤10 мм).
Третичное дробление и производство песка
- Вертикальная ударная дробилка (VSI)
- Производит мелкодробленные и формованные частицы (например, песок размером – 5 мм).
- Увеличивает содержание кубовидных зерен.
- Валковый измельчитель высокого давления (HPGR)
- Обеспечивает сверхтонкое измельчение (например, при предварительной обработке железной руды).
- Снижает энергозатраты на измельчение.
Просеивание
- Вибрационный грохот
- Мощный линейный грохот: отделяет руду крупностью более 50 мм для повторного дробления.
- Многослойный круглый вибрационный грохот: классифицирует фракции 0–5 мм, 5–10 мм и 10–20 мм.
- Высокочастотный грохот: обрабатывает мелкие частицы (например, обезвоживание или предварительное обогащение крупностью менее 3 мм).

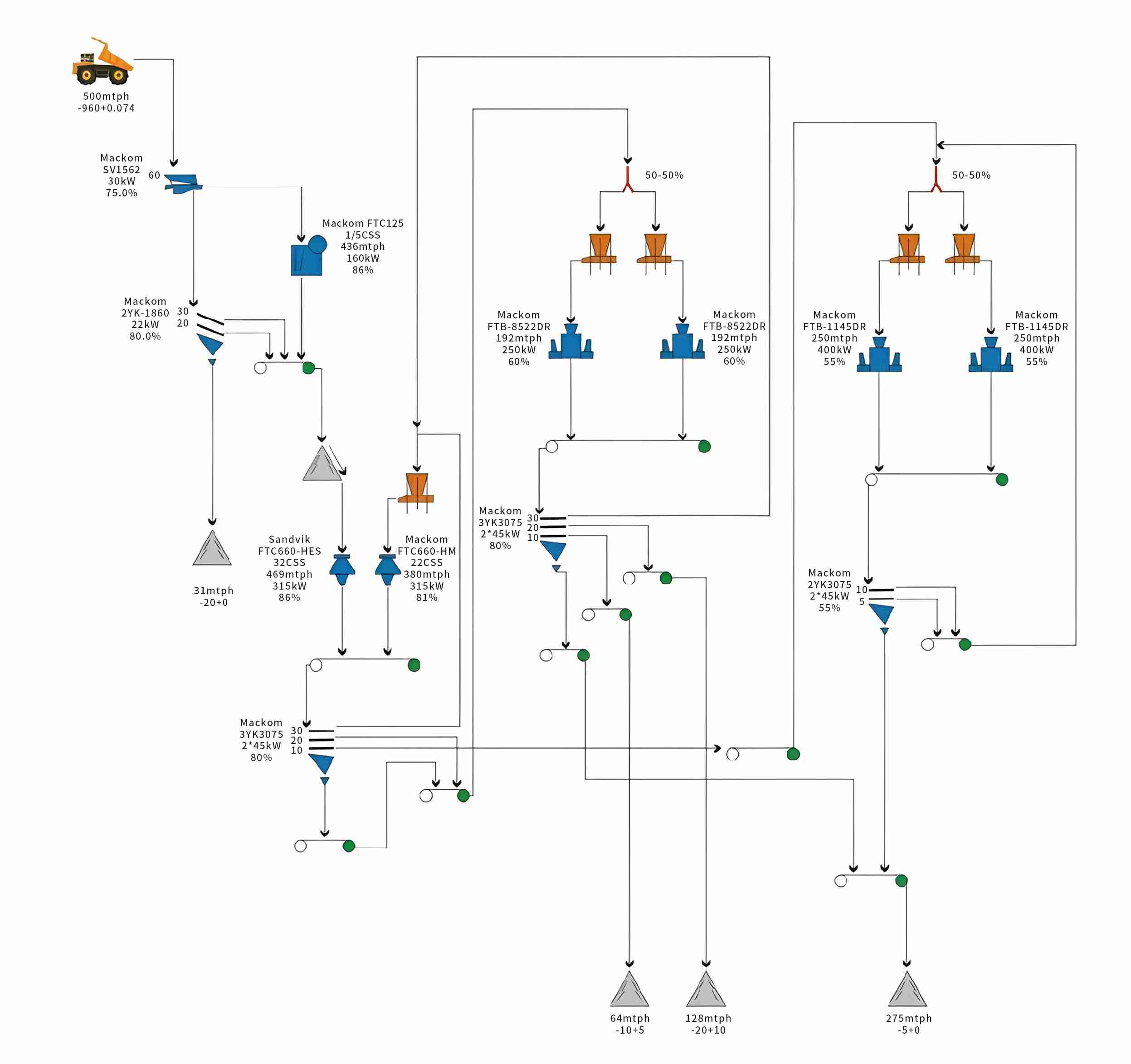

Типичные потоки дробления и грохочения
Трехступенчатый замкнутый цикл обработки
- Первичная (щековая/гираторная) → Вторичная (конусная) → Третичная (конусная/вертикальная) → Грохот → Вторичная переработка крупного продукта.
- Применимо к большинству металлических руд (например, железной, медной).
Интеграция мельницы полусамоизмельчения / шаровой мельницы
- Первичное дробление (щековая) → Грохочение (удаление +300 мм) → Мельница полусамоизмельчения (прямая подача).
- Преимущества: Упрощение процесса, снижение энергопотребления (например, при добыче медно-порфировой руды).
Процесс для сверхтвёрдых руд
- Первичное (гираторное) → Вторичное (многоцилиндровое конусное) → HPGR (Валковый измельчитель высокого давления) → Высокочастотное грохочение.
- Подходит для очень твёрдых руд (например, молибдена, вольфрама).
Ключевые факторы выбора
Свойства руды
- Твёрдость: конусные дробилки для руд высокой твёрдости (например, магнетита), ударные дробилки для более мягких руд (например, бокситов).
- Влажность/вязкость: мокрое просеивание или антиблокировочные конструкции для липких руд.
Требования к производству
- Небольшие шахты (≤500 т/ч): щековая дробилка + одноцилиндровый конус + линейный грохот.
- Крупные шахты (≥2000 т/ч): гирационная дробилка + многоцилиндровый конус + круглый грохот.
Применение продукта
- Прямая продажа кусковой руды: простое просеивание после первичного дробления.
- Подача на измельчение: строгий контроль размера (например, ≤25 мм для шаровых мельниц).
Автоматизация и экологичность
- Интеллектуальное управление (например, PLC для регулировки разгрузки).
- Закрытая конструкция + системы пылеподавления.
Примеры применения
Железная руда
- Поток: щековая дробилка → гидроконусная дробилка → VSI → круглый грохот.
- Цель: песок 0–5 мм для агломерации, куски 10–30 мм для доменных печей.
Золотоносная руда
- Поток: Гирационный → Многоцилиндровый конус → Высокочастотный грохот (предварительное концентрирование).
- Цель: Снижение степени измельчения, повышение извлечения при цианировании.
Будущие тенденции
- Энергоэффективность: Частотно-регулируемые приводы для конусных дробилок.
- Интеллектуальный мониторинг: Датчики износа для профилактического обслуживания.
- Экологичная добыча: Сухое грохочение + переработка пыли для экономии воды.
Оптимизированные установки дробления и грохочения позволяют максимально эффективно использовать ресурсы, снижать затраты на переработку и соблюдать экологические стандарты при добыче металлов.
