Введение камнедробильной установки производительностью 150 т/ч
Каменная дробильная установка производительностью 150 т/ч состоит из нескольких машин, работающих совместно для переработки крупных кусков бетона, асфальта или горной породы в более мелкие фрагменты, включая крупный заполнитель, щебень, горный песок и мелкий заполнитель. Эти дробленые материалы подходят для различных применений, таких как строительство и ландшафтный дизайн. Дробильная установка производительностью 150 т/ч объединяет различные машины и оборудование, такие как щековая дробилка FJC106, конусная дробилка FTP330, ударная дробилка FTSI7150, а также вибрационные грохоты, ленточные конвейеры и другие вспомогательные компоненты.
150tph stone crushing plant
Дизайн камнедробильной установки производительностью 100 – 150 т/ч

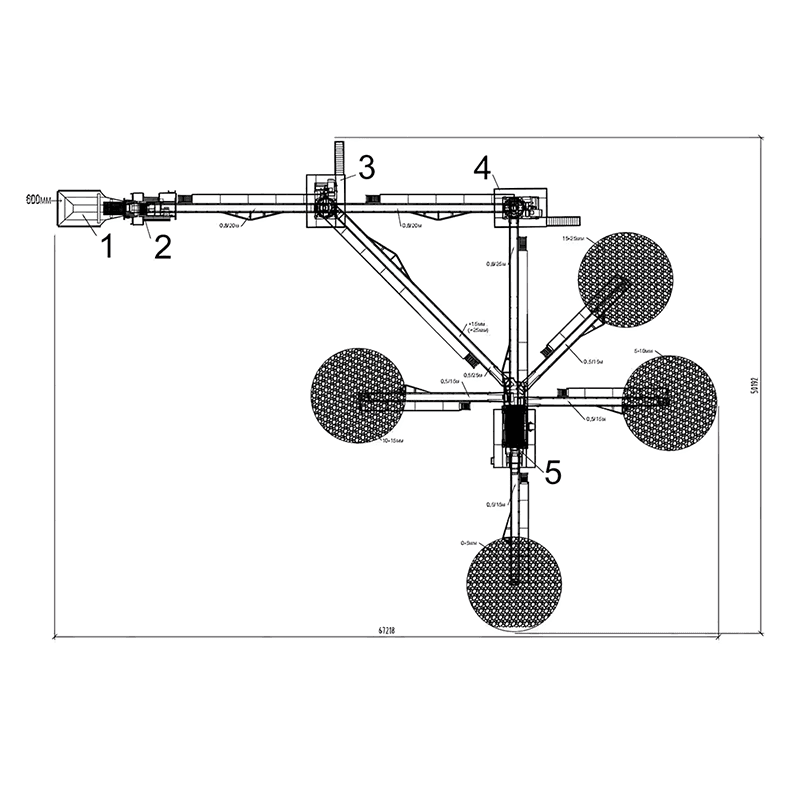

Компоновка камнедробильной установки
Каменная дробильная установка производительностью 150 т/ч включает в себя основное оборудование:
- Колосниковый грохот-питатель серии VF1142
- Щелковая дробилка FJC106
- Одноцилиндровая гидравлическая конусная дробилка FTP330
- Дробилка с вертикальным валом FTSI7150
- Круговой вибрационный грохот 4YA2060
Особенности камнедробильной установки:
- Полный комплекс по переработке камня работает как трехступенчатая дробильная система, способная производить песок и гравий различных размеров из таких материалов, как известняк, гранит, доломит и кварц.
- Конечные диапазоны выходных размеров включают 0-5 мм, 5-10 мм, 10-15 мм и 15-25 мм (или размеры по индивидуальному заказу) для использования в качестве строительных заполнителей.
- Установка отличается высоким уровнем автоматизации, для запуска, остановки и текущего технического обслуживания требуется лишь небольшой штат сотрудников.
- Она обеспечивает высокую эффективность производства, низкие эксплуатационные расходы, стабильный размер частиц, отличную форму зерна и минимальное содержание порошка. Усовершенствованная система управления обеспечивает безопасную и стабильную работу.
- Мы также предлагаем индивидуальные карьерные установки по дроблению камня производительностью от 50 т/ч до 1000 т/ч (включая 150 т/ч, 200 т/ч, 300 т/ч, 400 т/ч, 500 т/ч, 800 т/ч и т. д.). По запросу предоставляются бесплатные технологические схемы, решения и цены.
Как работает каменная дробилка?
Первичное дробление:
Сырье загружается в бункер с помощью погрузчика или вилочного погрузчика, а затем равномерно и непрерывно подается в щековую дробилку через вибрационный питатель для первичного измельчения.
Вторичное дробление:
Грубо измельченный материал транспортируется во вторичную дробилку (выбирается в зависимости от твердости материала), которая может быть одноцилиндровой или многоцилиндровой конусной дробилкой.
Третичное дробление:
Материал со вторичной стадии дробления транспортируется к третичной дробилке (выбирается в соответствии с требуемыми размерами выходного продукта). Варианты для третичного дробления включают дробилку VSI или вальцовую мельницу высокого давления.
Просеивание:
Конечный дробленый материал сортируется вибрационным грохотом по различным диапазонам размеров. Качественная продукция складируется для продажи или использования в дорожном строительстве, а материал, превышающий по размеру, возвращается в дробильную систему для повторной переработки.
Клиенты могут указать желаемый диапазон размеров конечной продукции, которая соответствует всем применимым национальным и международным стандартам. Пыль, образующаяся в процессе работы, утилизируется с помощью специальных систем пылеудаления.
Введение основных оборудований – 150 т/ч каменная дробильная установка
| Serial number | Name | Model | Quantity | Power / Unit (kW) |
|---|---|---|---|---|
| 1 | Grizzly Feeder | VF1142 | 1 | 22 |
| 2 | Jaw Crusher | FJC106 | 1 | 110 |
| 3 | Single Cylinder Hydraulic Cone Crusher | FTP330 | 1 | 250 |
| 4 | Vertical Shaft Impact Crusher | FTSI7150 | 1 | 200*2 |
| 5 | Circular Vibrating Screen | 4YA2060 | 1 | 30 |
1. Грохот-питатель серии VF 1142：
Технический параметр колосникового грохота-питателя VF1142
| Application | Crusher Feeding & Size |
|---|---|
| Feed Size | ≤400 mm |
| Deck dimensions | 48880*1170 mm |
| Effective screening area | 5.7 m² |
| Number of decks | 1 Layer |
| Deck inclination angle | 0° |
| Greezly Bar Spacing | Customizable |
| Overall dimensions(L*W*H) | 4280*2469*2181 mm |
| Motor specifications | Y180L-4-22 kW |
| Dynamic operating load per support foot | Dynamic load at feed end ±3808 N |
| Dynamic load at discharge end ±1523 N | |
| Double amplitude | 10±1 mm |
| Operating Frequency | 800 r/min |
2. Щелковая дробилка FJC 106:
Технический параметр щелковой дробилки FJC106
| Assembly | |
|---|---|
| Model | FJC-106 |
| Total Power | 110KW |
| Maximum Feed Size | 500 mm |
| Closed Side Setting(CSS) Adjustment Range | 70-200 mm |
| Product Size Distribution | 0-300 mm |
| Processing Capacity | 173-760 tph |
| Discharge Opening Adjustmengt Mechod | Wedge adjustment system |
| Total Weight（excl.motor&oil station） | 14.35T，Maximum weight for replacing vulnerable parts：2600kg |
| Max. Wear Part Replacement Weight（L*W*H） | 2630*2030*2005mm |
| Major Assemblies | Main Frame Assembly,Movable Jaw Assembly, Flywheel Component, Wedge Adjustment Device, Motor Bracket Assembly |
| Technical parameters of the main crushing motor | |
| Model | Y2-355M1-6/110 |
| Rated Power | 110 kw |
| Rated Frequency | 50HZ |
| Insulation Class | F |
| Protection Class | IP55（Dust-proof&water jet proof） |
| Mounting Type | 355M1 |
| Connection Type | ΔModel |
| Rated Speed | 980 rpm |
| Rated Current | 372 A |
| Efficiency | 95% |
| Lifting Method | Welded lifting lugs |
| Starter Control Cabinet Specifications | |
| Molded Case Circuit Breaker | CHINT NM630S/3300 3P 630A |
| Contactor | CHINT NXC-400 220V |
| Soft Starter | CCH(Westcar) |
| Control Cabinet Dimensions | 2000*1000*600mm |
| Rated Voltage | 380V |
| Painting | |
| Substrate Preparation | Shot blasting+High-pressure detergent cleaning |
| Paint Brand | Tier-1 domestic industrial coatings |
| Primer(1 coat) | Zinc phosphate epoxy(Base+Hardener) |
| Intermediate(1 coat) | Micaceous iron oxideepoxy(Base+Hardener) |
| Top Coat(2 coats) | Polyurethane(Base+ Hardener) |
3. Одноцилиндровая гидравлическая конусная дробилка FTP330:
Способности дробления
- Макс. размер подаваемого материала: ≤200 мм.
- Производительность: 150-600 т/ч (зависит от твердости материала, типа камеры и CSS).
- Диапазон настройки разгрузки: 10-50 мм (гидравлическая регулировка).
Система привода
- Мощность двигателя: 250 кВт (доступна мощность 315 кВт)
- Номинальная скорость: 750-1000 об/мин
- Варианты камер:
- Стандартные камеры: MF (средне-тонкая), F (тонкая) (опционально)
- Степень измельчения: от 5:1 до 8:1
Механическая конструкция
- Главный вал: конструкция с фиксированным большим эксцентриком.
- Гидравлическая система:
- Защита от перегрузки: автоматическое растормаживание гидравлического цилиндра.
- Регулировка разгрузочного отверстия: привод от гидравлического двигателя.
- Система смазки: принудительная циркуляция с мониторингом температуры/давления.
Совместимость материалов
- Руды средней и высокой твердости (железная/медная руда, гранит)
- Производство строительных заполнителей
Автоматизация и управление
- Функция автоматизации
- Система ASRi™: автоматическая регулировка CSS
- Мониторинг в режиме реального времени: температура подшипников, давление масла, мощность
- Класс защиты: IP55 (двигатели и шкаф управления)
Физические параметры
- Рабочий вес: ~18 000 кг (двигатель)
- Размеры (диаметр*высота): ~2500*3500 мм
Экология и техническое обслуживание
- Уровень шума: ≤85 дБ (A) (кожух-глушитель акустических шумов опционально)
- Удобство обслуживания:
- Верхняя часть корпуса с дизайном гидравлической конструкцией переворачивания
- Изнашиваемые детали: марганцевая сталь/композит (опционально)
Доплнительные аксессуары
- Различные типы дробильной камеры (C, EC)
- Система удержания пыли
- Модуль удаленного мониторинга и прогнозного технического обслуживания
4. Дробилка с вертикальным валом FTSI7150
Производительность переработки
- Крупность исходного материала: ≤70 мм
- Производительность: 200–400 т/ч (зависит от твердости материала и комплектации)
Система привода
- Мощность двигателя: 200*2 кВт (модель настраивается)
- Диапазон скоростей: 1500–1800 об/мин (частотно-регулируемый привод опционально)
Сборка ротора
- Диаметр ротора: 1000 мм
- Скорость окружности ротора: 50–70 м/с (регулируется)
- Износостойкие материалы: высокохромистый чугун/карбид вольфрама (опционально)
- Коэффициент редукции: от 10:1 до 20:1
Конструктивные особенности
- Загрузочное отверстие: 500 x 250 мм
- Регулировка зазора на выходе: 0–30 мм (гидравлическая/ручная)
- Смазка: централизованная автоматическая с мониторингом температуры
Применение материалов
- Горные породы средней твёрдости (гранит, базальт)
- Переработка строительных отходов
- Производство искусственного песка (регулируемый модуль крупности)
Электрооборудование и управление
- Автоматизация: PLC (опционально возможен удаленный мониторинг)
- Защита: сигнализация перегрузки, датчик вибрации, защита от перегрева масла
Физические параметры
- Вес: ~12 000 кг
- Размеры (Д*Ш*В): 3000*1800*2500 мм
Соответствие экологическим нормам
- Уровень шума: ≤75 дБ (A)
- Пылеудаление: дополнительная система распыления/отверстия для пылеудаления
5. Вибрационный грохот 4YA2060
Технический параметр вибрационного грохота 4YA2060
| Application | Crusher feed & calssification |
|---|---|
| Feed Size | ≤200 mm |
| Deck Dimentsions | 2140*6100 mm |
| Effective Area | 12.6 m² |
| Number of Decks | 4 |
| Deck Inclination | 20° |
| Aperture Size | Customizable |
| Dimentions(L*W*H) | 6092*3605*4443 mm |
| Motor | Y200L-4-30 kW |
| Dynamic Load per Support | ±2889 N |
| Double Amplitude | 7-9 mm |
| Operating Frequency | 748 r/min |
